霍尔传感器简介

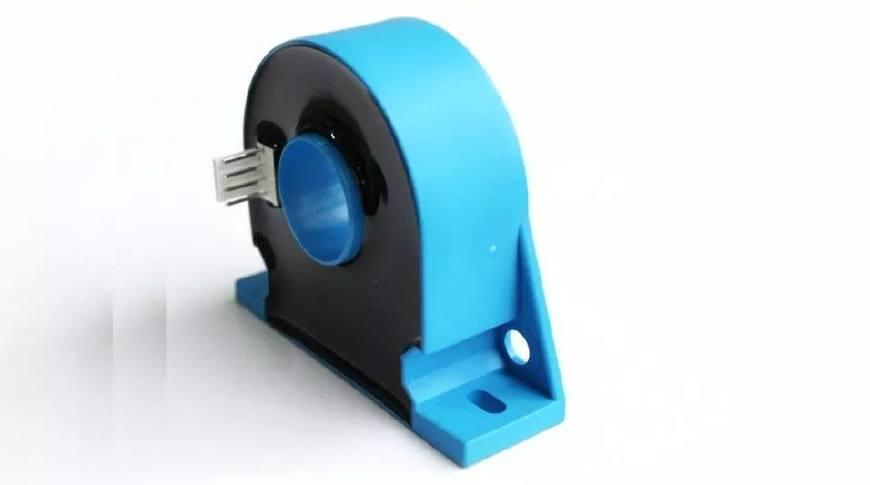

电流霍尔传感器

霍尔元件将磁场的变化转化为输出电压的变化，由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个模块上，称之为霍尔传感器。

霍尔传感器是全球数量排名第三的传感器产品，霍尔传感器可以测量任意波形的电流和电压，以其精度高、响应快、测量范围大、适用场景广泛而应用在变频装置、逆变装置、电力电源、电焊机、机车、变电站、电网监测等需要隔离检测电流的设施中，包括工业、汽车电子、以及新兴消费电子领域。

未来几年，随着越来越多的汽车电子和工业设计企业转移到中国，霍尔传感器在中国市场的年销售额将保持20%到30%的高速增长。

 激光调阻机在霍尔传感器制程中的应用

在霍尔传感器制程中，由于器件离散性原因，生产出来的产品一致性较差，且精度不一，在实际应用中不能满足使用要求。对于霍尔传感器一般有输出零位或满程输出等重要参数需要调整，传统的电位器调整和人工手动更换电阻调整方法调整其零位和输出有着电压精度不高、效率较低及人工成本较高等问题。

目前在电流霍尔传感器调整领域中，最合适且最先进的解决方案是采用激光调阻的方式。使用此激光调阻工艺可对电流传感器零位和输出进行一次性调整，调整后产品的精度极高，一致性也大大提高，真正实现了效率最大化。运用激光调阻技术更是提高了电流霍尔传感器产品的成品率，提升了产品的档次。

大族半导体测试实现的霍尔传感器激光修调案例

以下是该案例的打样工艺报告摘录：

1、客户的样品(闭环霍尔电流传感器)及需求

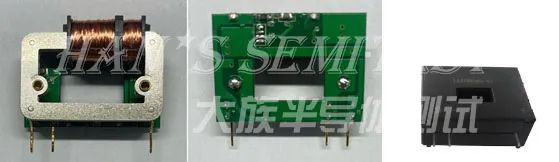

客户样品1：

打样修调要求：供电电压5V，输出要求2.5V±3mV

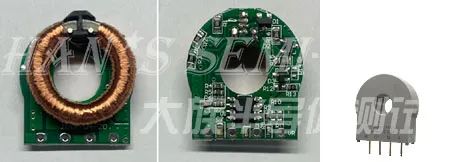

客户样品2：

打样修调要求：供电电压±15V，输出要求≤±6mV（采样电阻200欧姆）

2、打样参数、激光切口

打样参数如下：

刀型：I 型

激光类型：红外激光器

激光参数：功率3W，频率1.7K

镭切速度：5mm/s

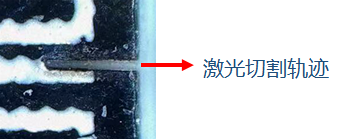

激光切口展示：切口宽度35um

3、激光修调数据记录

大族半导体测试推出的专用功能修调激光调阻机

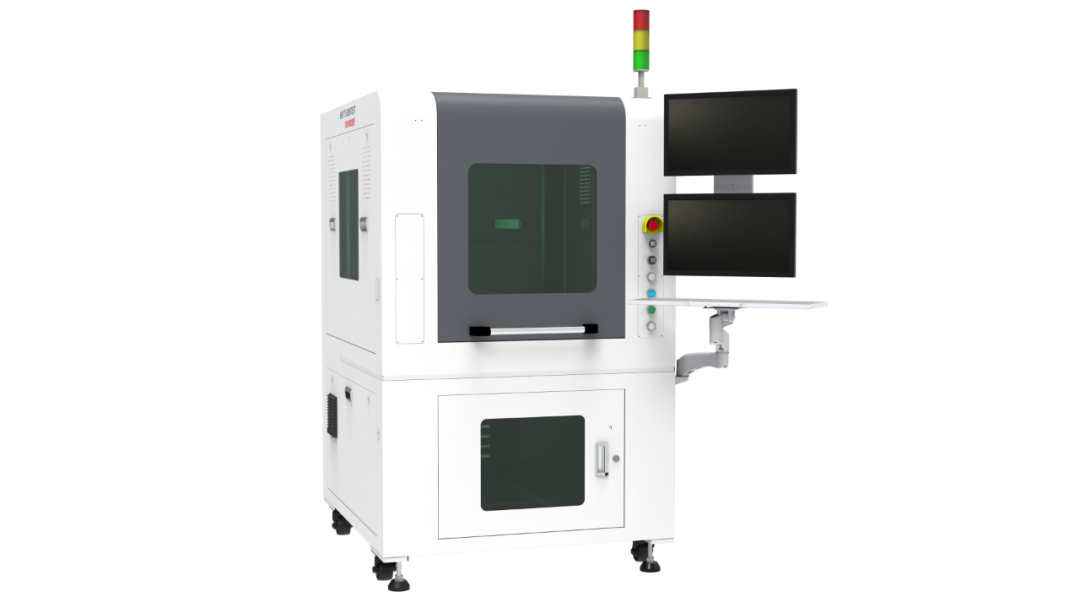

HTS300-RH功能修调激光调阻机

激光调阻一般包含两种调整方式：一种是无源修调，调节一个电阻以达到一个给定值；第二种是有源修调，也叫功能调阻，通过调整电路中的某些电阻，调节整个电路的输出。此文中的电流霍尔传感器修调就是一个典型的激光功能修调。在修调工艺过程中，要连续地测量相应的参数并与所编辑的目标值进行比较。当达到了目标值时，激光会自动停止，即实现了电路模块的功能修调。

大族半导体测试公司技术团队深谙功能调阻技术，从前期方案验证还是批量试产都可满足客户需求。近期更推出了以功能修调为主的激光调阻机，该款设备针对各类厚膜、薄膜混合电路功能修调而设计，整机结构紧凑，操作便捷。可按产品需求灵活配置，通过高精度调阻实现电路的特定功能，例如：调零、调压、调频、调导通角、调限流点、调过压点等。
