一文通晓万瓦激光切割头的选择和使用
材料来源:激光行业观察

随着国产万瓦光纤激光器技术的成熟,万瓦光纤激光切割设备在国内市场上也逐渐普及起来,为厚板材切割提供了更优的方案。但部分设备商对万瓦超高功率光纤激光切割机的配置及操作还不是特别熟悉,为此创鑫激光资深切割应用工程师特将相关内容进行了系统整理,并分享给大家。

今天主要介绍的是万瓦切割头的选择、安装、维护及注意事项:

1、万瓦切割头型号选择

镜片配比:万瓦切割头准直聚焦镜片配比推荐100/200或者可调配比zoom头(万瓦光纤激光器切割板材厚度覆盖范围广,需焦点调节范围广)。

接头型号:目前万瓦光纤激光器输出头类型主流是LOE、Q+和QD,选择切割头时应与之一致,创鑫激光万瓦光纤激光器输出头统一属于LOE型号。

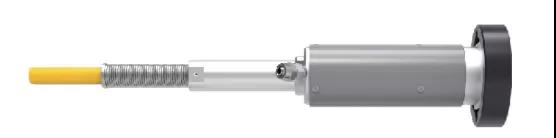

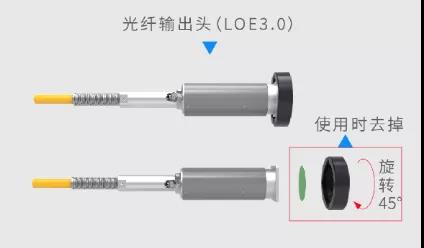

创鑫激光LOE型万瓦光纤激光输出头

2、万瓦切割头安装及维护

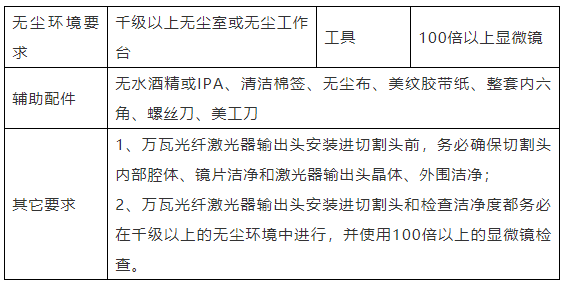

安装环境及要求:

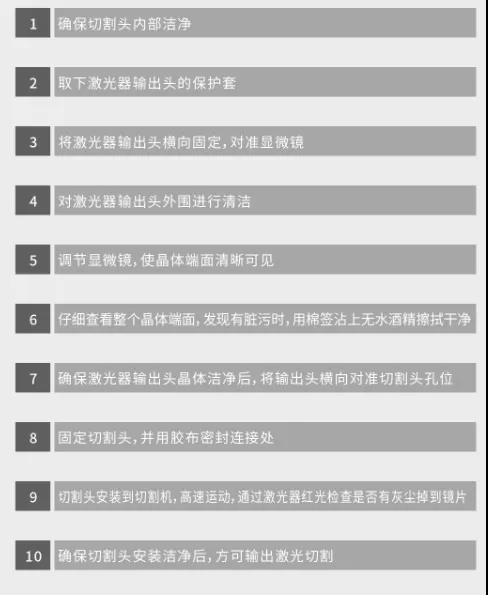

安装流程:

维护:

1、切割头使用前,建议在切割头四周缠一层胶布(使用撕下无残留胶),避免后期维修时缝隙中的灰尘进去切割头内部;

2、万瓦切割头内部镜片一旦有脏污或损伤,推荐采用替换方式,不建议取出清洁,避免造成二次更严重污染;

3、万瓦切割头除了更换下保护镜片可在切割机上操作,上保护镜片及准直聚焦镜片更换务必在千级以上的无尘环境中进行;

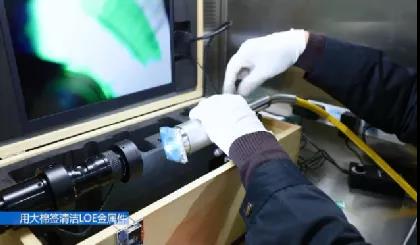

4、万瓦切割头镜片检查,先用白纸查看万瓦光纤激光器红光是否有黑点,然后低功率出激光,用黑色感光纸查看光斑是否有点,最后取出镜片在显微镜下检查。

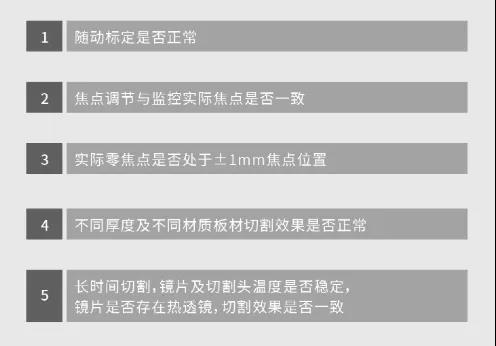

3、万瓦切割头测试流程

4、万瓦切割头冷却

冷却配置:水冷机输出到切割头的水管直径必须大于切割头水冷接口直径(φ8mm),水流量≥4L/min,水温28~30℃。

水流方向:水冷机高温水输出→万瓦光纤激光器输出头→万瓦切割头腔体→水冷机高温水输入→万瓦切割头底部腔体。

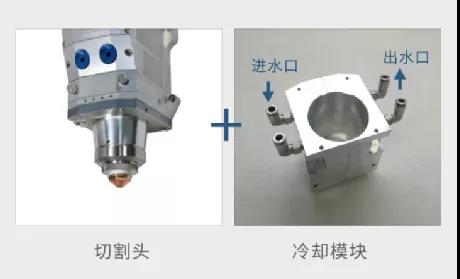

冷却方案:由于部分品牌切割头底部腔体无冷却装置,为保证长期稳定加工,为避免切割头温度过高影响随动,建议安装水冷却模块。

(文章转载自网络,如有侵权,请联系删除)
