最近,中国广州暨南大学的段宣明教授和中国科学院理化技术研究所的郑美玲教授组成的研究小组,开发了一种等离子体增强激光纳米焊接技术,以提高使用飞秒激光直写 (FsLDW) 制造的银 (Ag) 纳米线的导电性。这项技术可以提供一种高效、经济的方法来快速生产均匀、灵活和高导电性的大面积金属纳米电极和电容器。
近年来,金属纳米线电极已被广泛应用于新型光电探测器、柔性电路、太阳能电池、触摸板等。基于多光子吸收诱导的光还原技术,飞秒激光直写技术被用来构建二维和三维的亚微米分辨率的工程图案中的Ag纳米线。这项技术高分辨率、三维性和灵活性的独特优势。 然而,由飞秒激光直写技术构建的银纳米线是由小的银纳米粒子组成的。Ag纳米线之间有空隙或聚合物涂层,这会导致导电性变差。因此,为了提高直接写入的Ag纳米线的导电性并降低其电阻,科学家认为,有必要减少Ag纳米线之间的间隙并增加接触面,从而减少电极中导电电子的能量耗散。对于通过激光照射的Ag纳米线电极,光热效应可以显著增加相邻Ag纳米线的接触面积,提高Ag纳米线电极的导电性。

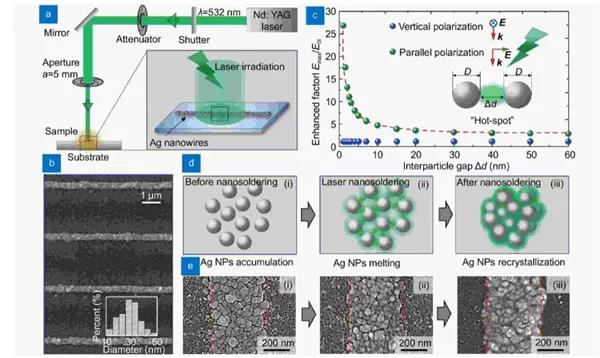

图 (a) 等离子体增强激光纳米焊接 (PLNS) 实验系统示意图。(b) 银纳米线的扫描电子显微镜 (SEM) 图像,插图显示银纳米线中银纳米粒子的尺寸分布。( c )等离子体增强电场作为平行和垂直于粒子间轴的光偏振方向的粒子间间隙的函数。( d )随着激光照射时间增加的 PLNS 示意图。(e) PLNS 过程中银纳米线形态变化的 SEM 图像。由Opto-Electronic Advances提供。 科学家表示,该方案为实现大面积、高均匀度、图案化的纳米线电导率提升,提供了一种新颖、高效的解决方案。 该研究论文题为"Plasmon-enhanced nanosoldering of silver nanoparticles for high-conductive nanowires electrodes",已发表在《光电进展》期刊上。 (文章转载自网络,如有侵权,请联系删除)
