欧司朗光电半导体的红外芯片原型成功创下达 72% 的能效新记录。工作电流为 1 A、功率为 930 mW 时，在实验室条件下，这款芯片的光输出比市售芯片要高出 25%，这就意味着未来的红外 LED 可以更为节能。这一能效值是在室温下直流电电流高达 1 A 时测量的。其波长为 850 nm，专门为红外照明应用而设计。

来自德国雷根斯堡研发实验室的实验结果证实，这款芯片的确创造了一项新的里程碑。在工作电流为 100 mA 时，采用红外薄膜芯片技术、只有 1 mm2 大小的芯片原型实现了 72% 的能效。这种能效被称为电光转换效率 (WPE)，指的是辐射功率和电力输入功率之间的比率。

这款芯片原型的外部量子效率 (EQE)，即平均每单位电荷经过器件作用后所能发出的光子数量比率，更是高达 67%，即使是在 1 A 工作电流下仍可保持在 64% 以上。

芯片原型 850 nm 的波长是红外照明的理想之选，尤其是在执行监控任务以及与闭路电视摄像头搭配使用时更是如此。另外，它还有望用在汽车安全系统中，例如，可以用作预碰撞传感器和夜视系统的光源。

欧司朗光电半导体德国雷根斯堡总部的 IRED 芯片开发项目经理 Markus Bröll 表示：“如今，能效和亮度的提升方式可以从 850 nm 转向其它波长。这意味着将来有望针对红外照明打造出能效极高的解决方案。”不仅如此，多芯片应用所需要的元件将会更少，即省钱又节能。

这项开发工作的成果目前正在分阶段实施。新型芯片预计将于明年年初和年中之间进入系列化生产。

图1：这款新型 1 mm² 红外芯片能效高达 72%，即使在 1 A 工作电流下量子效率依然保持在 65% 左右。

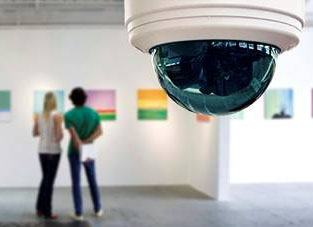

图2：使用欧司朗的这款新型芯片，闭路电视摄像头所必需的强大 IR 照明将会更为高效。
