近日，滨松光子学商贸（中国）有限公司在仪器信息网发布滨松波长可调谐量子级联激光器（QCL）模块L14890-09新品

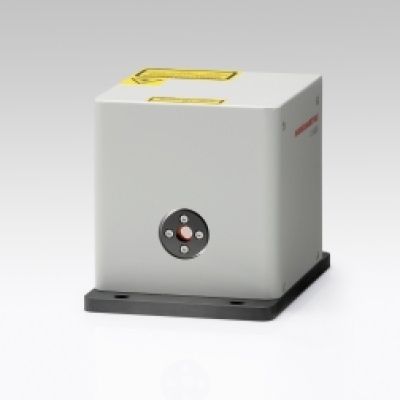

滨松波长可调谐量子级联激光器（QCL）模块L14890-09是一种利用外腔结构实现宽波长扫描的脉冲量子级联激光器。相比较于传统的FT-IR方法，该产品充分利用激光的特性，可实现中红外光谱的远程、非接触式、高通量测量。本产品不可以销往美国。如果该产品在美国地区，跟客户的设备出现任何不适配的问题，滨松不承担任何责任。

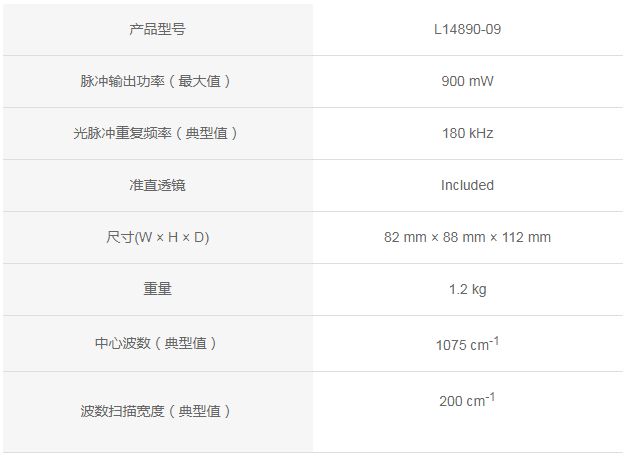

详细参数

产品特点

● 内置MEMS光栅

● 实现宽波长范围高速扫描

● 内置准直透镜

● DAU结构基础上的宽带QCL

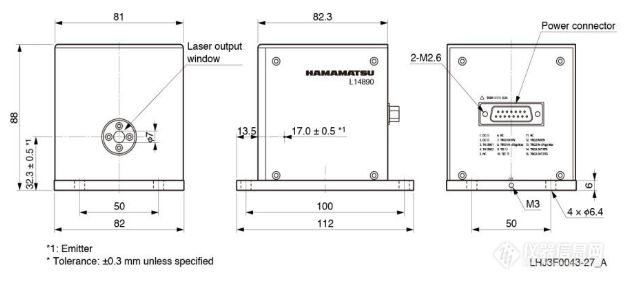

外形尺寸（单位：mm）

创新点：

滨松波长可调谐量子级联激光器（QCL）模块L14890-09是一种利用外腔结构实现宽波长扫描的脉冲量子级联激光器。相比较于传统的FT-IR方法，该产品充分利用激光的特性，可实现中红外光谱的远程、非接触式、高通量测量。波长调谐范围在7.84um——11.14um，峰值功率为600mW（typ.），往返频扫（全范围调谐）频率达1.8KHz。QCL模块L14890-09也获得了2018日本文部科学省纳米技术平台事业部授予的“最佳成果奖”。 利用了滨松独特的量子结构设计技术，这个QCL小模块内的QCL芯片采用了一种反交叉双重高能态结构（AnticrossDAUTM）。而在QCL芯片的发射截面上，则制成了多层增透膜，它可以保证从截面发出的激光，在到达光栅前零损耗。芯片产生的宽带光再通过MEMS衍射光栅的倾斜来选频，实现了特定波长的完全反射和谐振。模块在工作的时候，电控MEMS衍射光栅可高速摆动以改变其倾角，进而周期性地改变衍射角度、即改变谐振光的波长，最终使模块实现中红外激光的波长扫描。相对于已有的利用电机使镜面机械式运动来改变波长的QCL模块，电控MEMS衍射光栅可以达到更快的波长调谐，且衍射器件的微型化也使得模块更加的紧凑（8.2×8.8×11.2 cm），易于装配。
