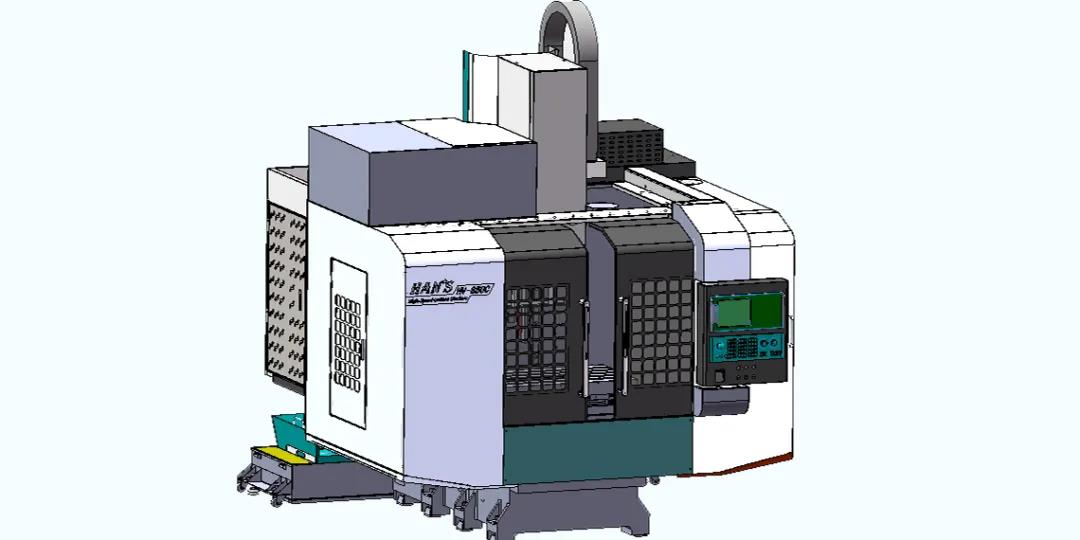

HV855是大族机床为满足精密加工领域对高精度、高品质和高稳定机床需求而专门研发生产的中型规格立式加工中心,具有长期高精度稳定加工的C型结构,并且工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。 一 设备特性
1.高刚性 设备整机结构为C型结构,床身均采用米汉纳铸造工艺,并进行完全时效热处理,消除应力,使机床得到高刚性。 2.高响应 三轴导轨均采用滚珠线轨承载,高刚性,低摩擦,低噪音,抗震性强,轻量化设计,惯量低,可以提供更高的响应。 3.高精度 机器的定位精度可精确到8微米,重复定位精度可精确到5微米,同时机器还采用电机与高精度滚珠丝杠直接连接驱动的方式,进一步提高定位精度。 4.高稳定性 通过反复的模态分析,多次的优化认证,设计出来的高刚性和抗振性优越的机床结构,配合机身稳固底座,让机器在高速的情况下切削稳定不会使其导致变形。 二 加工优势 01 高生产效率
1.三轴快速进给率为48m/min,切削进给率为30m/min,其中Z轴最大加速度可达1.1G,能够有效提高加工效率。 2.三轴进给系统采用直结式传动,日本、德国和台湾原装精密滚珠丝杠及滚珠线轨,搭配进口高精密丝杆轴承,提高启动速度,确保传动效率。 3.高速换刀伺服系统,刀换刀仅需2.3s,同步行程控制,刀具交换的同时,进行XY轴的定位,进一步实现无用时间的缩短。 02 高切削能力

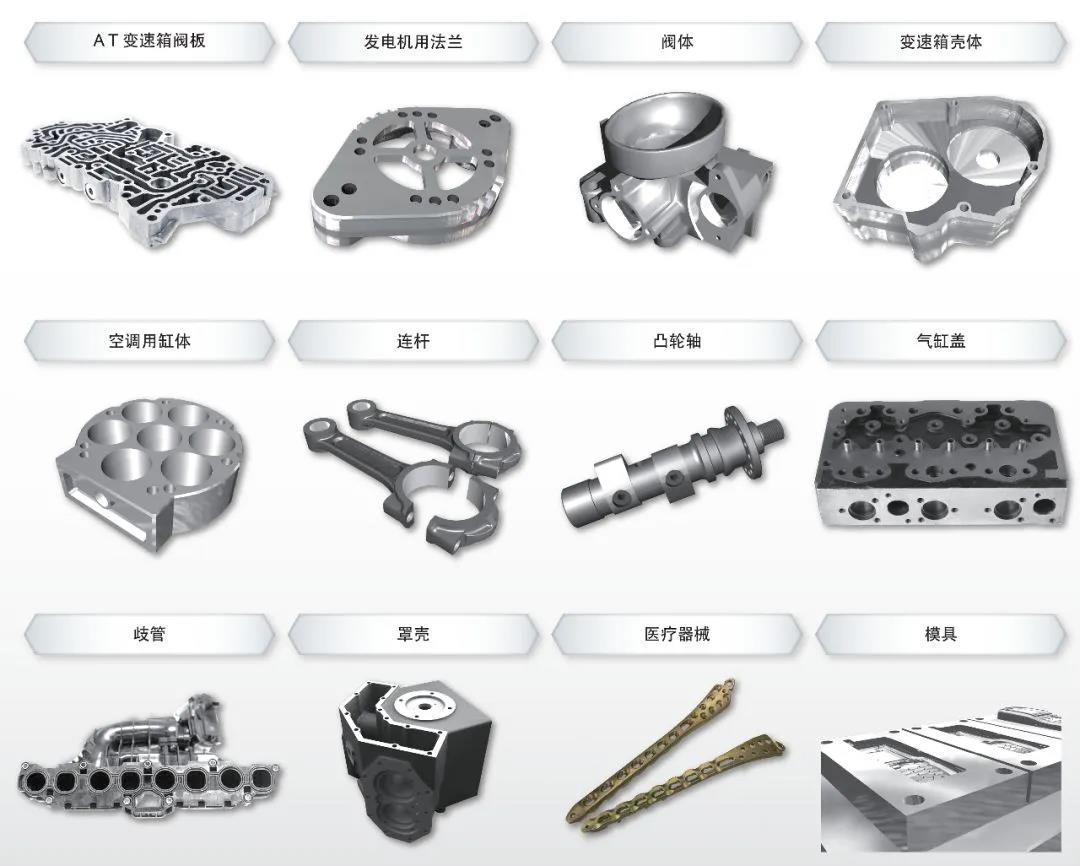

1.配备大族机床与台湾主轴厂合作研发的高刚性主轴,转速高达12000rpm。 2.搭载先进SINUMERIK828D系统,使电机可达3倍过载,提升最大扭矩,使机床拥有更充沛力量,在同等机械条件下钻孔攻丝更快、切削更自如。 3.配备了高输出主轴电机,输出功率为7.5kW,扭矩为45Nm,其中瞬间输出最大功率为15kW,最大扭矩可达95Nm,且可还可选择更高扭矩规格,其中瞬间输出最大功率为21kW,最大扭矩可达135Nm。 三 加工领域

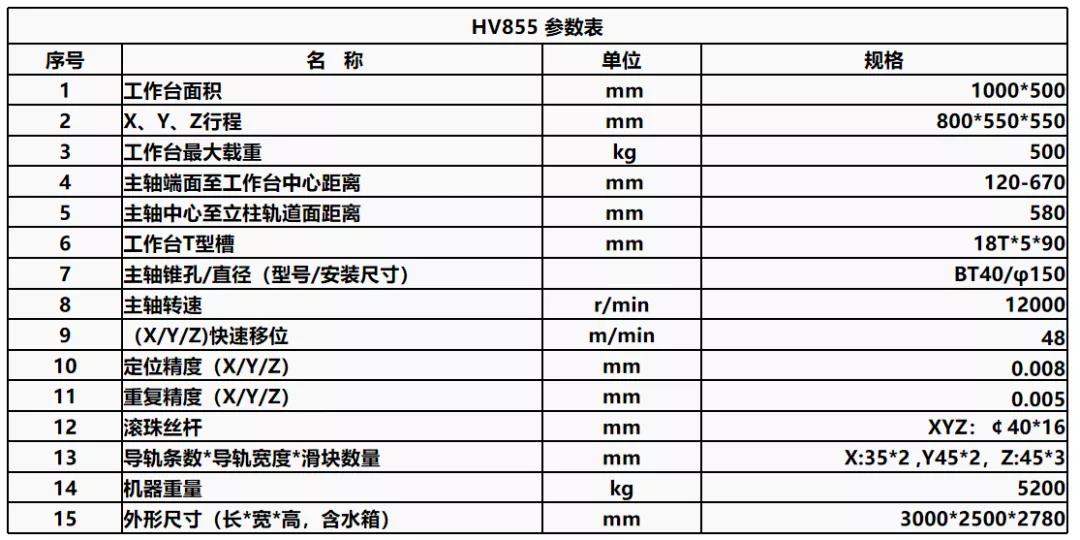

四 技术参数
