7月13日，深圳市灵明光子科技有限公司发布了自主研发、采用全球先进背照式3D堆叠工艺技术的dToF单光子成像传感器(SPAD image sensor, SPADIS)，综合性能达到了国际一流水平，为高端消费电子、激光雷达，以及其它3D感知应用提供了划时代的解决方案。

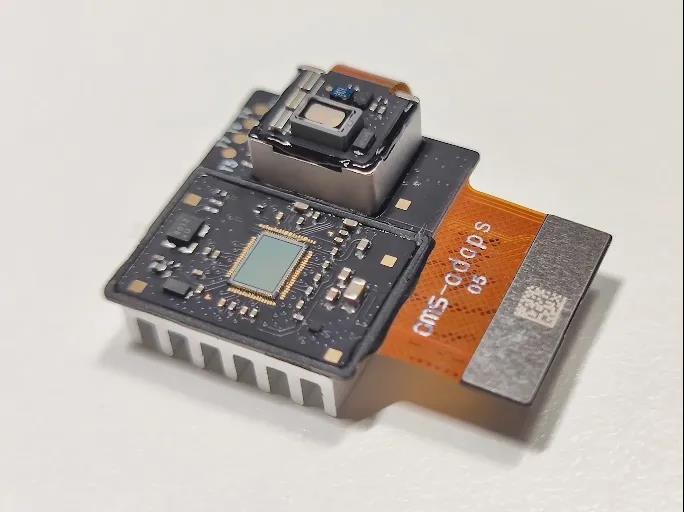

▲搭载灵眀光子ADS3003的dToF 3D成像模组。该模组由灵眀光子与欧菲微电子联合研制开发

此次灵明光子发布的代号为ADS3003的dToF单光子成像传感器，物理分辨率达到了240 x 160，面阵尺寸0.35英寸采用背照式3D堆叠工艺，室内环境下测量距离可达15 m，室外环境下可达5 m，帧率最高可达50fps，可实现全量程亚厘米级的测距精度和深度分辨力，充分满足从智能手机，AR设备，到扫地机，智能家居IOT，以及工业测量领域的需求。灵眀光子也与欧菲微电子同步推出了基于此款芯片的dToF模组解决方案。

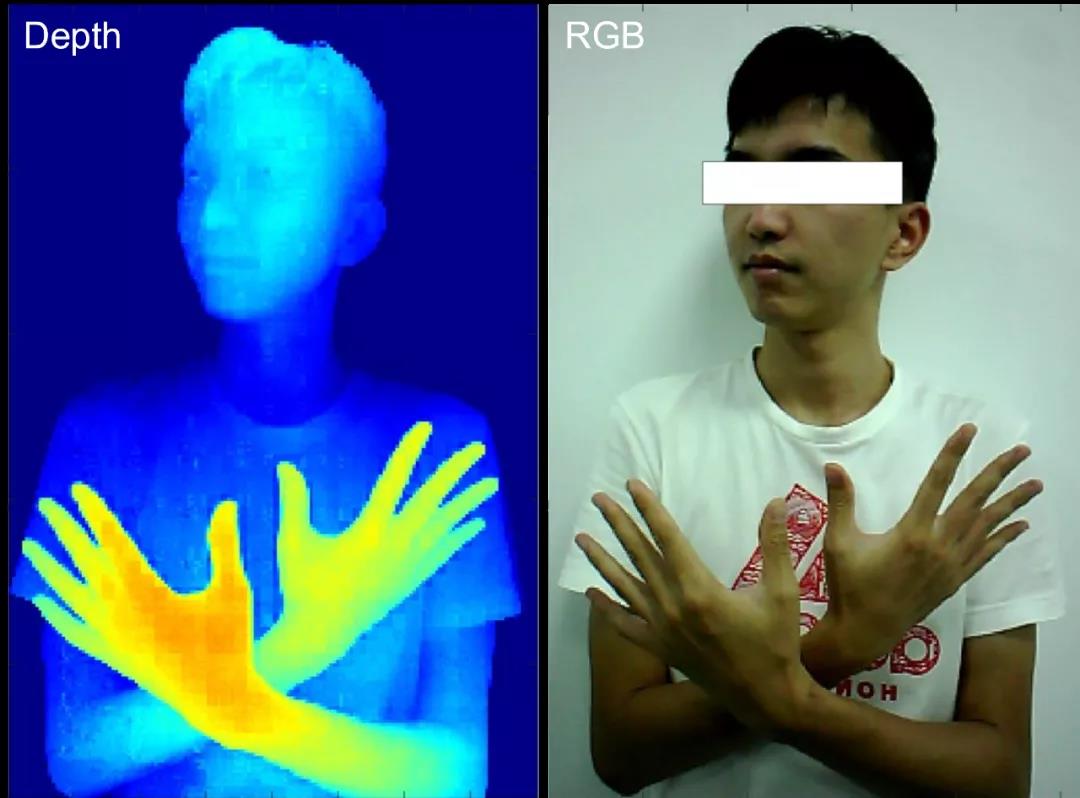

▲左侧为灵眀光子ADS3003的人物成像，右侧为同一场景的RGB成像，供参考。可见ADS3003对于人脸、手势有着良好的传感质量，并对头发等低反射率物体有着卓越的细节捕捉能力。

据悉，灵眀光子ADS3003是国内首款采用3D堆叠技术的dToF传感芯片。3D堆叠技术允许将传感器芯片的光子探测器（SPAD）部分和逻辑电路部分分别在两片晶圆上加工，并通过金属混合键合合并成一块完整的芯片。这样的设计可使得芯片在不增加面积的前提下获得更大的电路面积，允许光子探测器和逻辑电路分别采用最适合的工艺节点，实现更高的SPAD光子检测效率PDE，更高的分辨力、更低功耗以及更好的综合性能。

此前该项工艺技术仅见于Apple和Sony共同开发的、用于iPad Pro和iPhone 12 Pro的Lidar Scanner芯片。灵眀光子ADS3003在分辨力及测距能力上均已超过该款芯片的水平。

灵明光子首席执行官臧凯表示，灵明光子投入3D堆叠技术研发超过两年，是目前全球极少数，国内唯一可以提供基于背照式3D堆叠工艺的成熟高性能dToF芯片和整体方案的公司。灵明光子希望通过这款产品帮助客户真正开启从2D成像到3D感知的跨越。

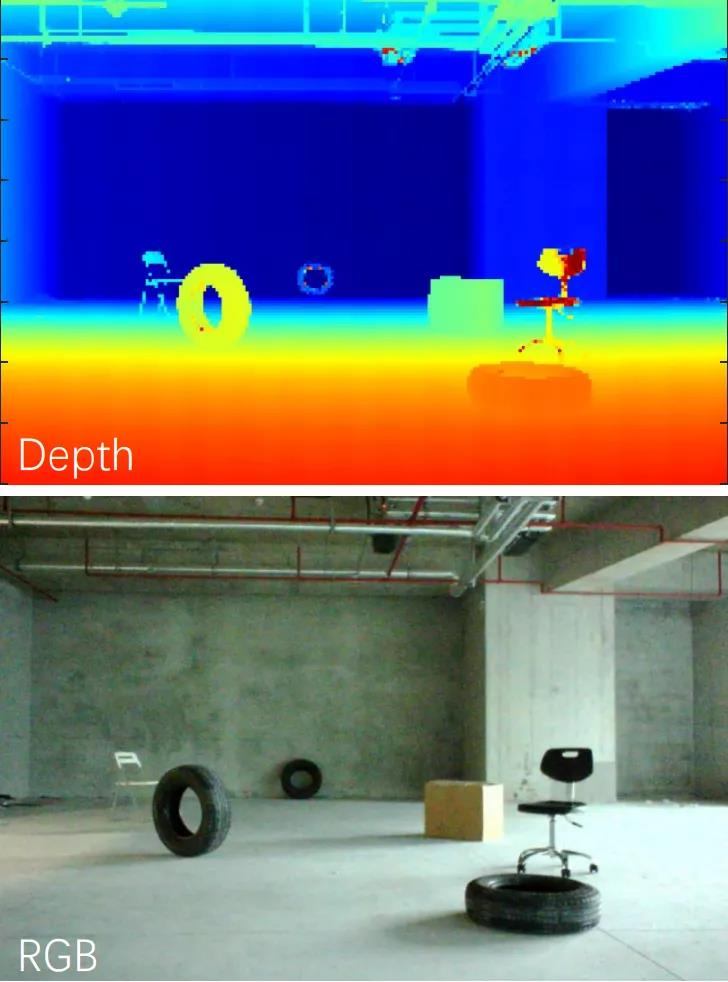

▲上图为灵眀光子ADS3003的室内场景远距离成像，下图为同一场景的RGB成像，供参考。最远的轮胎距离传感器达13 m，轮廓依然清晰可见。可见ADS3003在保证低功耗和大视场角的前提下对于低反射率物体依然有良好的测距能力。

据悉，灵眀光子ADS3003芯片将于2021年7月开始向客户提供样片和测试套件。目前该款芯片已初步具备量产能力。未来灵眀光子将继续深耕先进dToF传感技术，不断为市场和客户提供国际一流水平的3D传感芯片产品。
