三菱电机CFRP用二氧化碳三维激光加工机“CV系列”新品上市
材料来源:LFWC           录入时间:2022/4/19 8:29:56

搭载独创结构的二氧化碳激光发振器,为CFRP产品的批量生产做出贡献

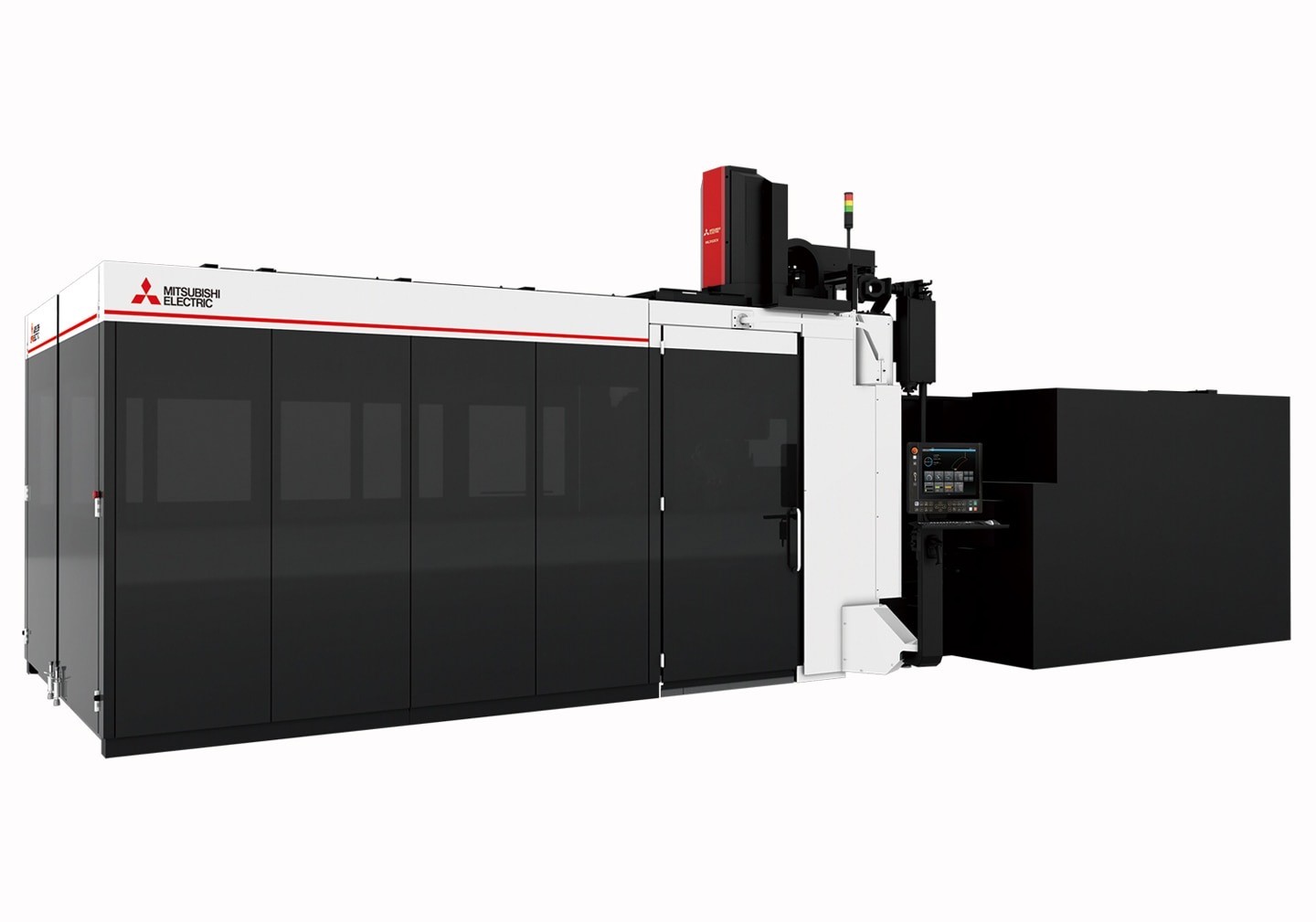

三菱电机两款全新“CV系列”二氧化碳三维激光加工机,专门用于加工汽车等使用的轻量、高强度的碳纤维增强复合材料(以下简称CFRP※1)。搭载世界首次※2将发振器和增幅器集成于同一框体中的二氧化碳激光发振器和独创的加工头,实现了CFRP产品的高速和高精度加工,将为传统加工方法难以实现的CFRP产品的批量生产做出贡献。

※1 Carbon Fiber Reinforced Plastics

※2 2021年 10月 14日本公司调查

世界首次,搭载独创结构的二氧化碳激光发振器,实现世界最快级别的高速加工

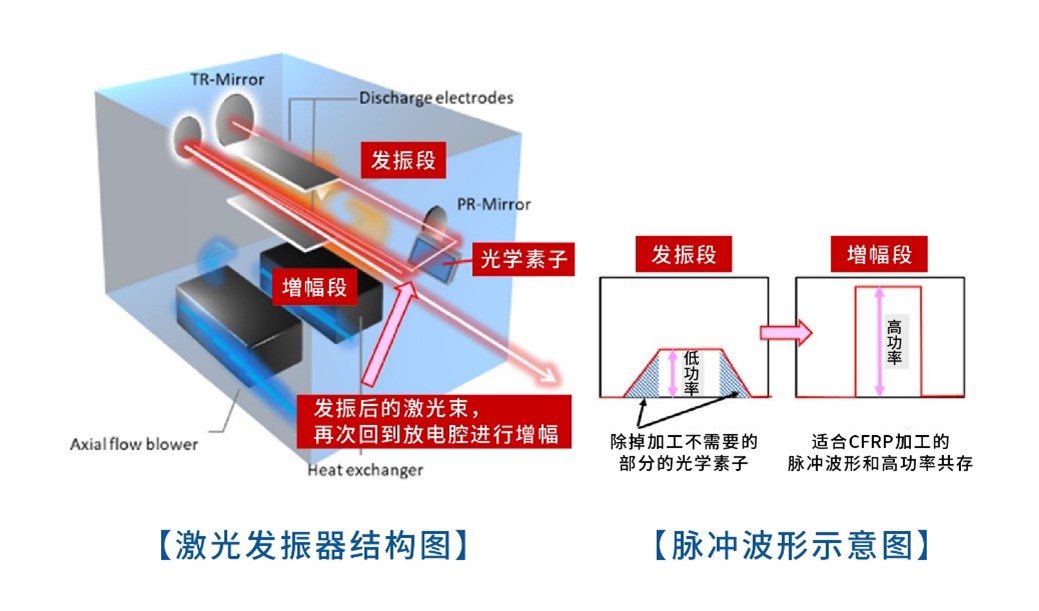

·配备Integrated-MOPA※3方式的三轴正交型※4二氧化碳激光发振器,将振荡器和增幅器集成在同一个框体中,通过简单的结构发出适于CFRP加工的激光(已申请专利),解决了迄今为止难以实现的CFRP的精密加工的 问题。 ·碳纤维和树脂的熔化温度不同,切割CFRP需要激光加工机具有陡峭脉冲 波形和高功率输出,而CV系列产品可同时满足这两个要求,实现更快级别 的加工速度※5 ,速度约为切削加工和水射流加工等现有处理方法的6倍, 有助于提高生产效率。

※3 Master Oscillator Power Amplifier:主发振器功率增幅器

※4 激光光轴、气流及放电方向三者相互垂直的结构 ※5 在切割厚度为2mm的热固性CFRP板材时,相对切削加工的切割速 度1m/min,激光加工的切割速度达到了6m/min

独创的单路径加工头,为实现高精度加工和环保做出贡献

·配备的加工头可进行高速的单向(单路径)加工,因此与多次在同一路径上照射的激光加工方式相比,生产效率更高。

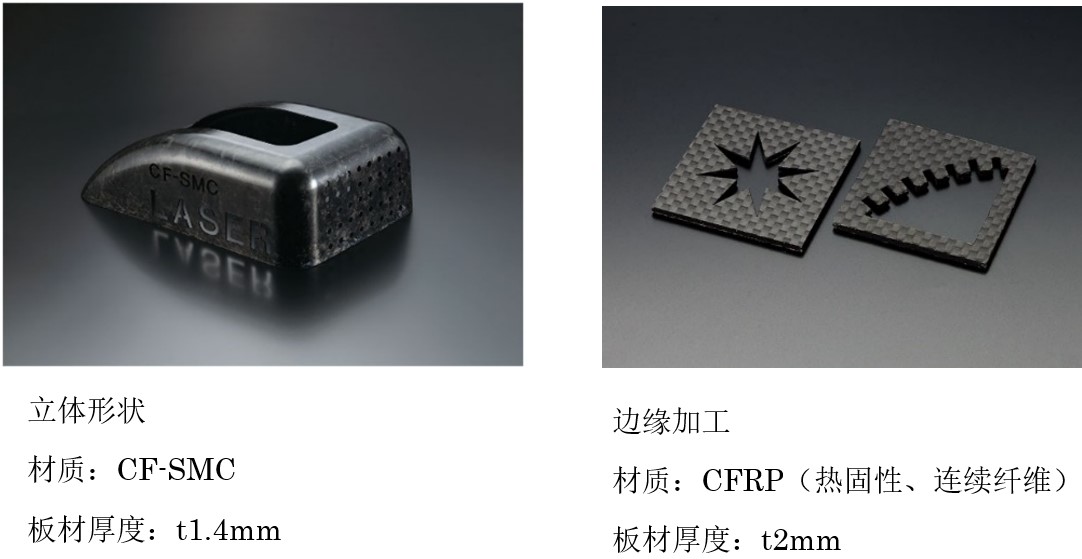

·搭载于该加工头上的侧面气体喷嘴,能够有效去除加工时产生的高温材料蒸汽,可抑制对材料造成的热影响,实现了三维形状的精密加工。(已申请专利)

·与现有的加工方法相比,激光的非接触式加工可减少工具等的消耗和废弃物的产生,有助于降低运行成本,为实现可持续发展的社会做出贡献。

路径编辑功能的配备和IoT 的使用,提高了作业效率和维护性

·在控制装置中配备路径编辑专用CAM,可在加工机上进行加工路径的修正,提高了作业效率。

·加工机四周标配防护罩,减少粉尘等对作业环境的影响。

更多产品信息,请点击链接:http://topics.mitsubishielectric-fa.cn/2022_02_CFRP/media5

关于三菱电机

三菱电机株式会社(东京:6503)在长达100年的时间里一直为用户提供可靠的高品质产品,在信息处理及通信、航空航天及卫星通信、家用电器、产业技术、能源、运输及楼宇设备等电气电子设备的制造、营销及销售方面处于世界领先地位。三菱电机本着“Changes for the Better”的承诺,为实现充满活力的富裕社会做出贡献。该公司2020年度(截至2021年3月31日的会计年度)的销售额为4兆1914亿日元(378亿美元*)。

详情请看:http://www.MitsubishiElectric.com。

*换算汇率为111日元=1美元。 (按照2021年3月31日东京外汇市场的汇率)

关于三菱电机FA系统事业本部

广泛提供控制器、驱动产品、配电与控制产品、电火花加工机、电子束加工机、激光加工机、数控设备、工业机器人等自动化及加工技术,旨在为提高生产现场的生产效率和质量做出贡献。此外,通过遍布全球的服务网络与客户直接沟通并为客户提供全面支持。

关于三菱电机自动化(中国)有限公司

三菱电机自动化(中国)有限公司负责三菱电机工业自动化(FA)事业在中国的业务,致力于为中国客户降低成本、节能增效。产品已广泛应用于汽车、纺织、包装印刷、食品饮料、电子半导体、机床、新能源等领域;同时也为楼宇、电力、水处理、轨道交通等社会基础设施建设提供有力支持。同时,三菱电机自动化践行TVOE (Total Value of OwnershipEngineering) 理念,不断深化本地化进程,为客户提供整合价值方案。未来,三菱电机自动化将不断强化面向数字化制造的关联技术、产品、应用和解决方案,为提升客户企业价值,实现产业链协同创新,解决社会课题,推动数字化制造目标实现做出积极贡献。

如需了解更多信息,请访问www.MitsubishiElectric-FA.cn

关于e-F@ctory

e-F@ctory是三菱电机的一个理念,其目的在于构建高可靠性和高灵活性的生产系统,为实现客户的高速生产和数据利用等目标提供帮助。同时,通过合作伙伴协作解决方案“e-F@ctory Alliance” 和CC-LinkPartners Asssociation(CLPA)等开放式网络协会,可以构建综合性解决方案。 也就是说,通过e-F@ctory和e-F@ctory Alliance,可以灵活地选择供应商和导入的解决方案,同时推进生产系统的高度发展。

*e-F@ctory、iQ Platform是日本及位于其他国家的三菱电机株式会社的商标。

*可连接设备的图片是用于说明的示意图,并非三菱电机推荐使用该厂家生产的设备。
