产品快讯

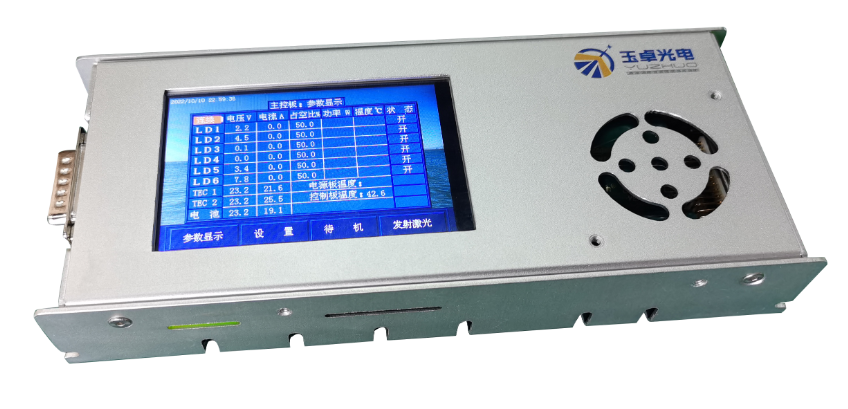

玉卓光电智能半导体激光电源
材料来源:玉卓光电           录入时间:2022/12/7 16:34:43

产品特色:

(1)支持物联网:产品接入了自主开发的物联网系统,用户能够远程查看设备的温度、功率、工作时长等多种信息;此外还支持异常报警功能,可设置报警值,当设备出现异常状态时,产品将自动记录并向用户手机发送异常报警消息,使用户对设备的工作状态更加了如指掌,使用更放心。

(2)带有触摸屏的嵌入式智能控制终端:产品搭载了自主开发的含有触摸屏(可选配)的嵌入式智能控制终端,可直接对工作参数和状态进行修改和监控,提供了更好的人机交互体验;同时,产品还提供了丰富的外设接口,可作为激光器或激光设备整机的控制终端(可选配外接我司的多种大尺寸控制器产品,支持应用软件定制)。

(3)支持动力电池供电:产品采用了无缝升降压技术,使产品能够在较大的输入电压范围内均保持输出稳定,且能量转化效率高于95%,因此,本产品除了支持常规的电力电源输入之外,还能够支持动力电池供电,从而能够适应便携、车载等工作场景。此外,产品还包含了电池管理功能,能够对动力电池的工作性能、寿命和充放电情况等进行监测、显示和报警。

产品应用领域:本产品可应用于光栅光纤激光器、MOPA光纤激光器、半导体激光器、半导体泵浦固体激光器等多种类型激光器的驱动及控制。

核心功能和参数:

(1)输入电压范围:支持12-48V宽范围供电。

(2)负载能力:6路*10-15A独立恒流输出+2路TEC制冷,各路输出分别可调、分别使能控制。

(3)输出电压:主板-2路60V+4路45V;级联板-4路60V+2路45V。

(4)输出功率:主板不低于3.6KW,级联板不低于4KW。

(5)支持级联扩展功率:可通过级联板扩展至最多8*6=48路输出,各路开关同步误差不超过50ns。

(6)驱动电路开关时间:小于50ns;

(7)电流品质:恒流输出电流纹波小于±0.2%;恒流电流综合调整率小于±0.5%。

(8)工作模式:支持连续、脉冲、脉冲串、PWM、高频调制、调Q、MOPA、MOPA调Q等多种工作模式。

(9)脉冲输出能力:脉冲频率:0.1Hz~10kHz,脉冲宽度:0.1us~10ms,高频调制频率:1kHz~10MHz。

(10)体积:不大于217mm*95mm*35mm。

(11)冷却方式:风冷.

(12)支持定制:对电压、电流、功能等有特别要求的可定制。

多重保护和管理,确保激光器安全运行:

(13)启动顺序保护:在MOPA模式中,各电路严格按照MOPA激光器的要求顺序启停,内置硬件自动保护电路。

(14)种子光失效保护:在MOPA模式中,支持种子光失效时的硬件自动保护。

(15)负载保护:过流、短路等硬件保护,过温保护等。

(16)连锁保护:支持电流、PD连锁保护,可实现激光器闭环运行。

(17)输入保护:对输入电源的欠压、过压等的检测和报警。

(18)温度管理:多路数字温度探头分布、多路TEC程控输出,可实现精确的多温区热管理功能。

(19)电池管理:对动力电池工作性能、寿命、充放电等的监测、显示和报警。

支持多种操作方式:

(20)控制和调试方式:支持触摸屏、RS232、USB、模拟控制等(SPI、I2C可选配)多种控制和调试方式。

(21)参数的设置和存储:可通过触摸屏或PC端软件设置各种工作参数,并存储至本地、PC端或云端以便直接调用。

(22)物联网功能:支持通过物联网远程上传和查看设备工作状态、工作参数,设置报警值、异常报警等;

丰富的硬件接口

(23)包含多路数字输出接口,可用于驱动步进电机等执行器件。

(24)包含多路数字输入接口,可用于水流开关、钥匙开关、急停开关、脚踏开关等。

(25)包含两路16Bit 、0~±5v DA模拟信号输出,可驱动振镜等模拟器件。

(26)包含一路指示光接口,拥有500mA负载驱动能力,且指示光亮度可调。

(25)包含多路激光功率PD、温度等实时监测和控制,

(27)支持内触发和外触发出光,包含外触发接口和内外触发切换控制接口。

(28)提供工作状指示灯和各路信号测试点,方便直观查看产品各路工作状态与故障快速排查。

(28)预留多种传感器接口,支持自定义监测项目和操作外配执行机构。

(文章转载自网络,如有侵权,请联系删除)
