4大案例解析,快速提升你的紫铜焊接手艺!
材料来源:创鑫激光           录入时间:2024/5/29 22:13:44

紫铜是人类最早使用的金属之一,它拥有很多优良的特性与功能,良好的导电性和导热性,极好的塑性,易于热压和冷压力加工,为人类社会的发展做出伟大的贡献,而且随着科学技术的不断发展,紫铜开创了更多的新用途。目前国内工业消耗的有色金属中,紫铜排在第二位,仅次于铝,在建筑工业、电气、机械制造、国防工业等行业都有着广泛应用。

激光焊接具有能量密度大、熔化金属量少、热影响区窄,以及焊接质量和生产效率高等优点,可以大大提升紫铜焊接效率和焊接质量,因而被越来越多的行业选择。但由于高反材料对光纤激光的吸收率较低,所以加工难度也较大,对光源也有更高的要求。

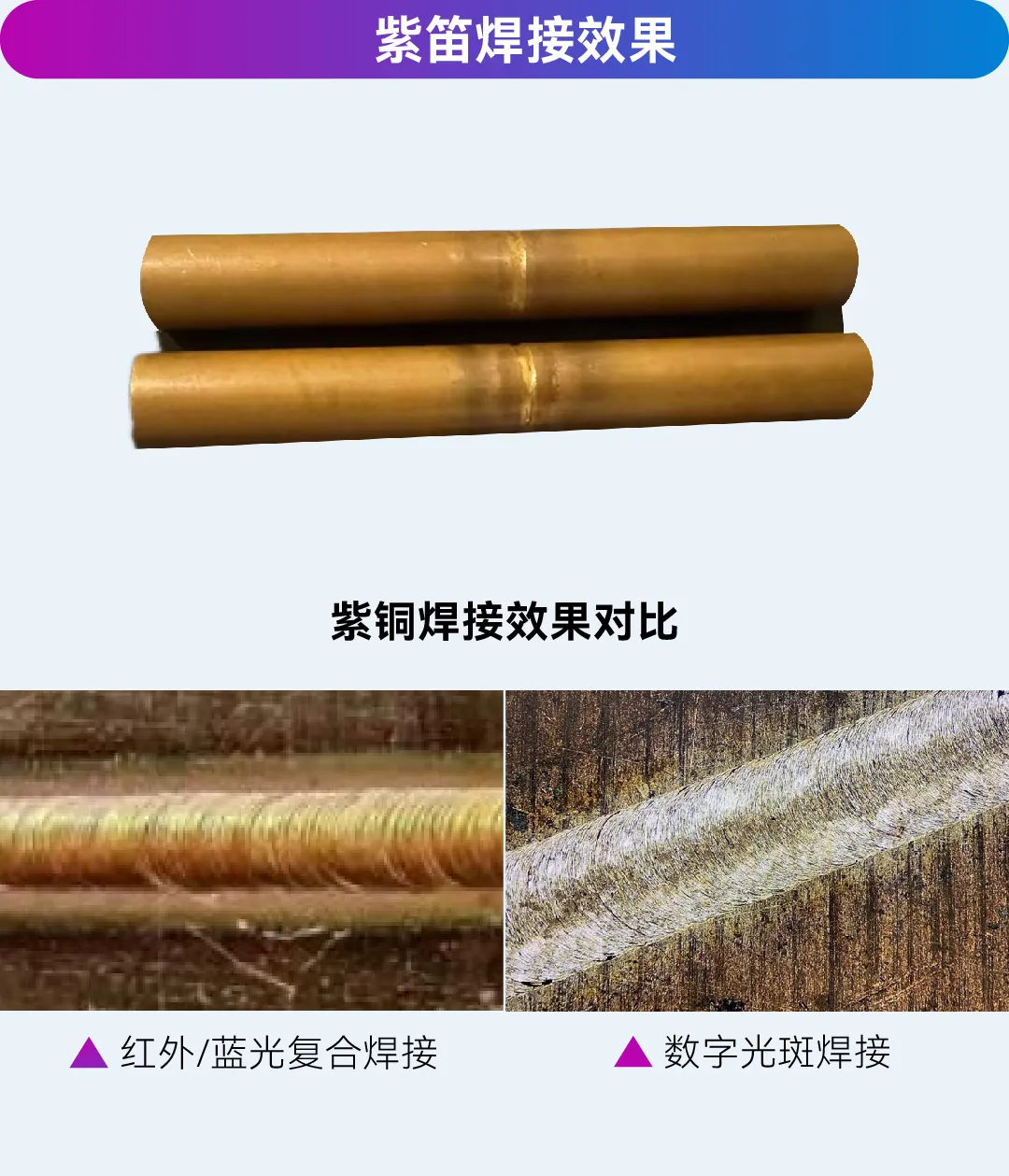

市场常规高精度紫铜焊接主要是通过降低激光器波长,提高材料吸收率来优化焊接质量,比如采用蓝光,红外/蓝光复合,绿光等激光器。但这些激光器和常规红外波段的激光器相比,存在使用寿命短,售价高等问题,限制了市场的进一步推广。而创鑫紫笛激光器可以自由编辑实现任意形态光斑,同时结合创鑫自研的工艺控制系统灵活、独立地控制每个像素光点的发光功率、频率及占空比,因此可针对紫铜等高反材料的焊接制定专属技术方案,满足高质量的紫铜焊接需求。

好工具配上好手艺,往往能达到事半功倍的效果!紫铜焊接也要讲究一些技巧,经验丰富的工程师们通过不同紫铜零件的焊接实践,探索总结出了一些紫铜焊接技巧供参考!

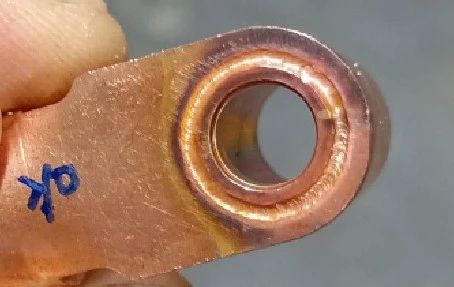

以往线耳加工一般都是采用锡焊和液压的形式,但是这些方式牢固度都不高,导电性也不强,无法满足高要求行业的需求。而激光加工以其高效无耗材、导电性强等优势,成为更好的加工方式选择。

焊接技巧:

(1)焊接时焊接头的角度倾斜,以防止长期回反光损伤激光器。

(2)激光的功率一定要达到材料(紫铜)的吸收值防止光被反射。

(3)激光器小芯径能量密度比集中易达到材料(紫铜)的吸收值。

(4)摆动焊接可提升焊接的表面质量。

应用行业:电力电气

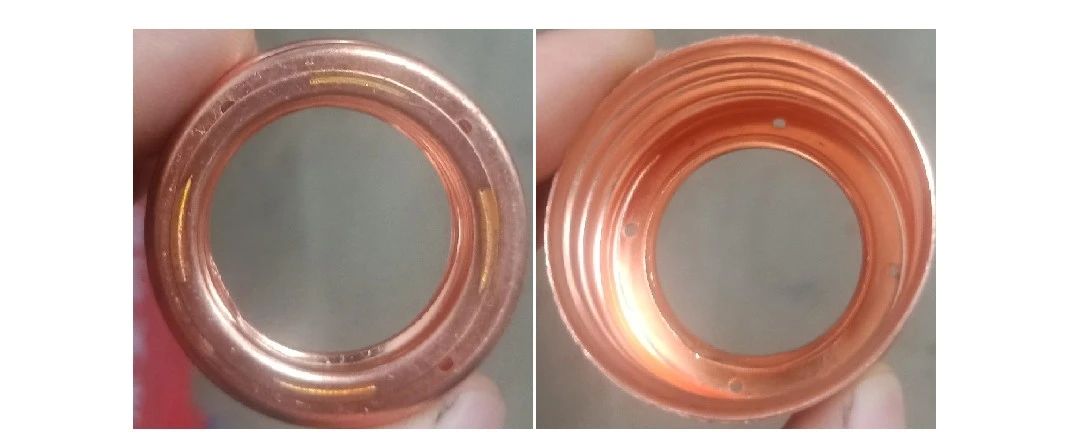

0.3mm紫铜叠焊要求焊接表面光滑平整不能有炸点和凸起的现象,背面不能有热影响,焊接后拉力要求达到200牛以上,不能有变形现象。激光焊接具有能量密度大,焊接效率高,热影响区小,自动化程度高等优良特性,适合紫铜薄板材料的焊接。

焊接技巧:

采用环形分段焊接增加拉力,控制变形量,快速低摆幅高密度,控制底部不焊穿,小间距控制表面平整度。

应用行业:仪器仪表、航空航天

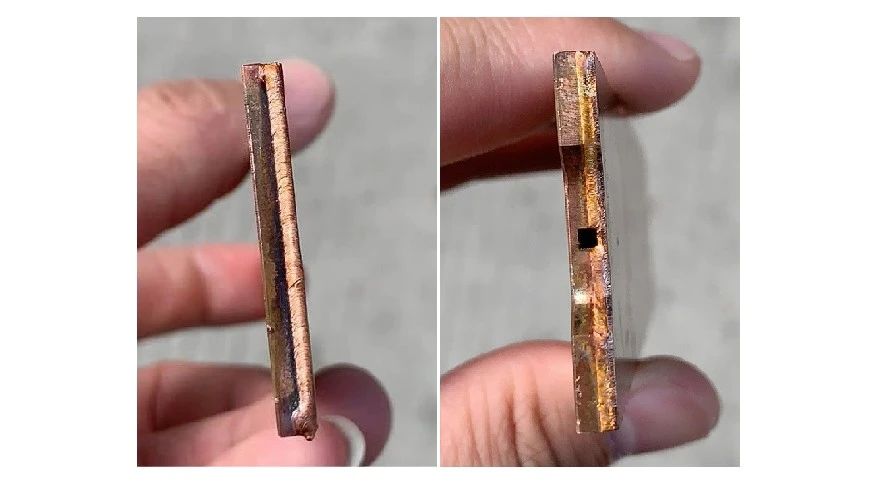

正反面效果▲

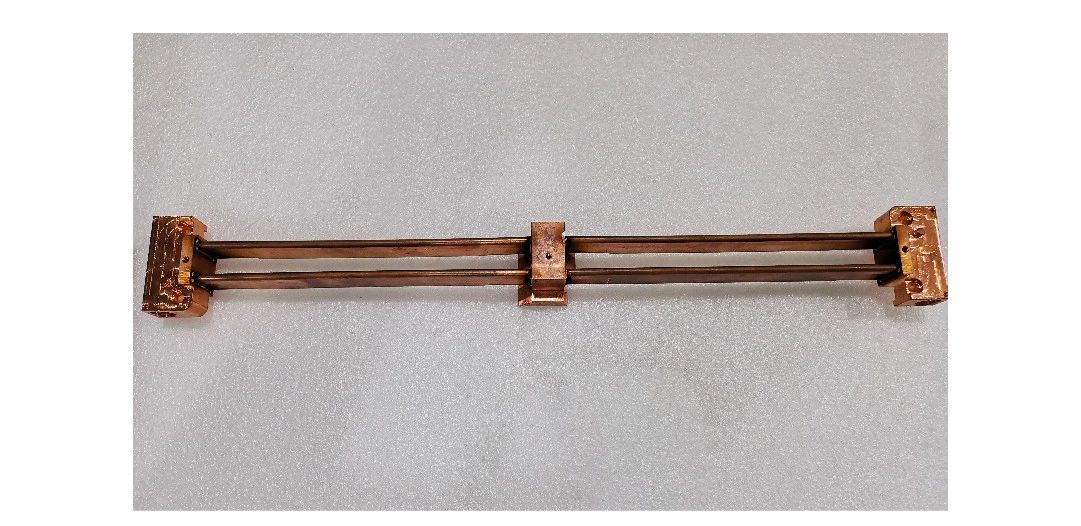

壁厚0.8mm的扁平水冷管与紫铜结构件焊接,采用角焊的焊接方式,要求焊接后密封性能良好,扭曲90度时焊缝不开裂。

焊接技巧:

由于结构件的空间关系,入射激光的角度受到限制,应尽量满足光路与铜管的角度维持45度,不宜有太大的倾斜角。

应用行业:空调、建筑

水冷块2mm紫铜和0.5mm紫铜拼接进行密封焊接,要求焊接面光滑平整、无炸点,焊后能够耐压0.8Mpa。

焊接技巧:

(1)焊接时焊接头的角度倾斜,以防止长期回反光损伤激光器。

(2)激光的功率一定要达到材料(紫铜)的吸收值防止光被反射。

(3)激光器小芯径能量密度比集中易达到材料(紫铜)的吸收值。

(4)摆动焊接可提升焊接的表面质量。

应用行业:制冷设备、电子设备
