引言

随着可再生能源的不断推广与应用发展，液流电池因其安全性高、功率与容量解耦、循环次数多和电解液可循环利用等特点，成为最适合大容量长时储能的电化学储能技术之一。在液流电池的制造过程中，焊接技术是连接电池组件、确保电池密封性和结构完整性的关键工艺。激光焊接作为一种先进的连接技术，因其高精度和高速度的特点，在液流电池制造中显示出巨大的应用潜力。

01 液流电池的结构和工作原理

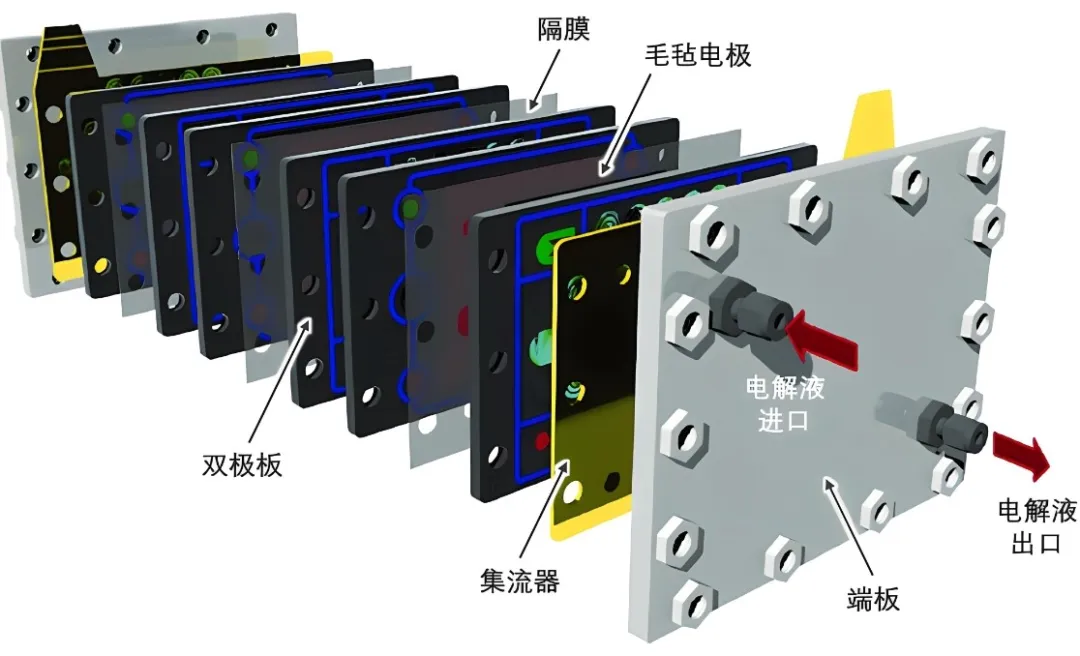

▲液流电池电堆结构拆分

液流电池主要由电堆、电解液、储液体系、电池管理体系、充放电体系、储能监控体系等部分组成，液流电池电堆的结构与燃料电池电堆比较相似。

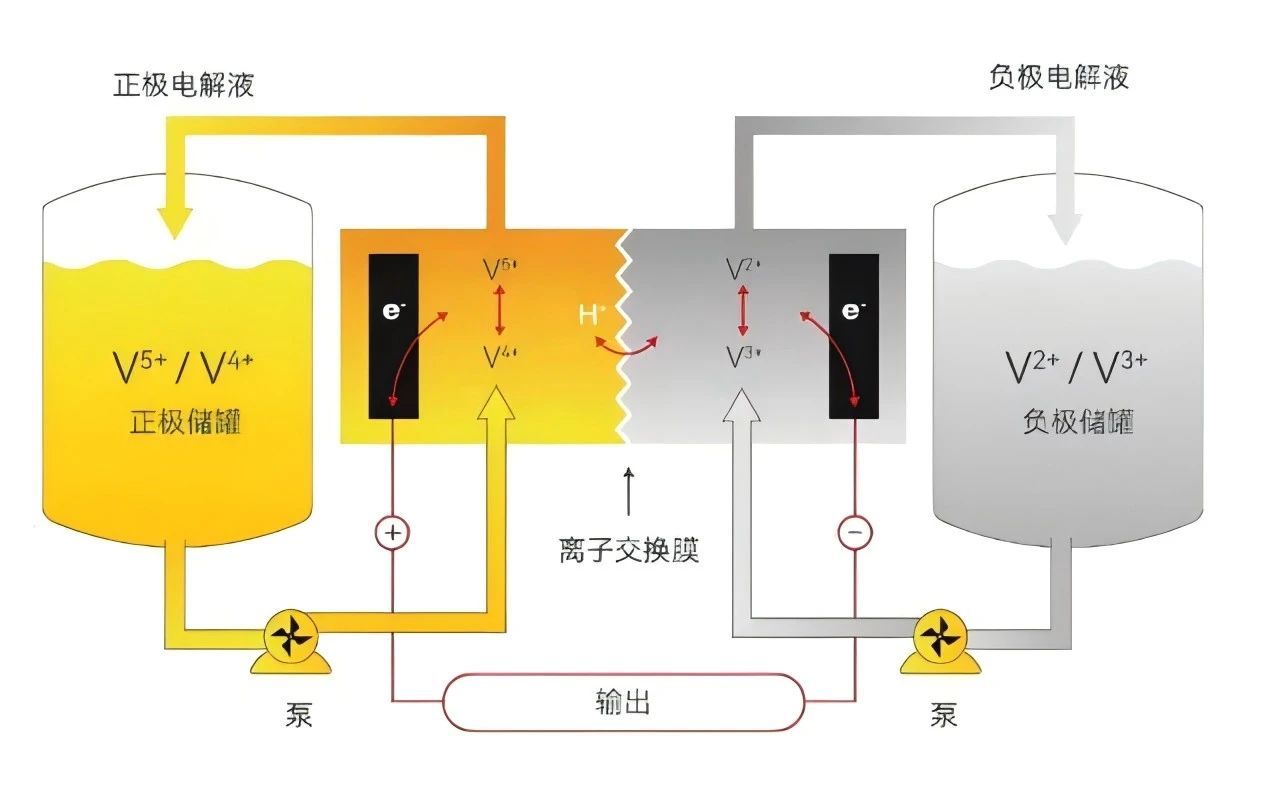

液流电池通过将正极和负极材料分别溶解在液体电解质中，并使用两个液体电解质用于离子传输，实现能量的存储和释放。

02 激光塑料焊接技术

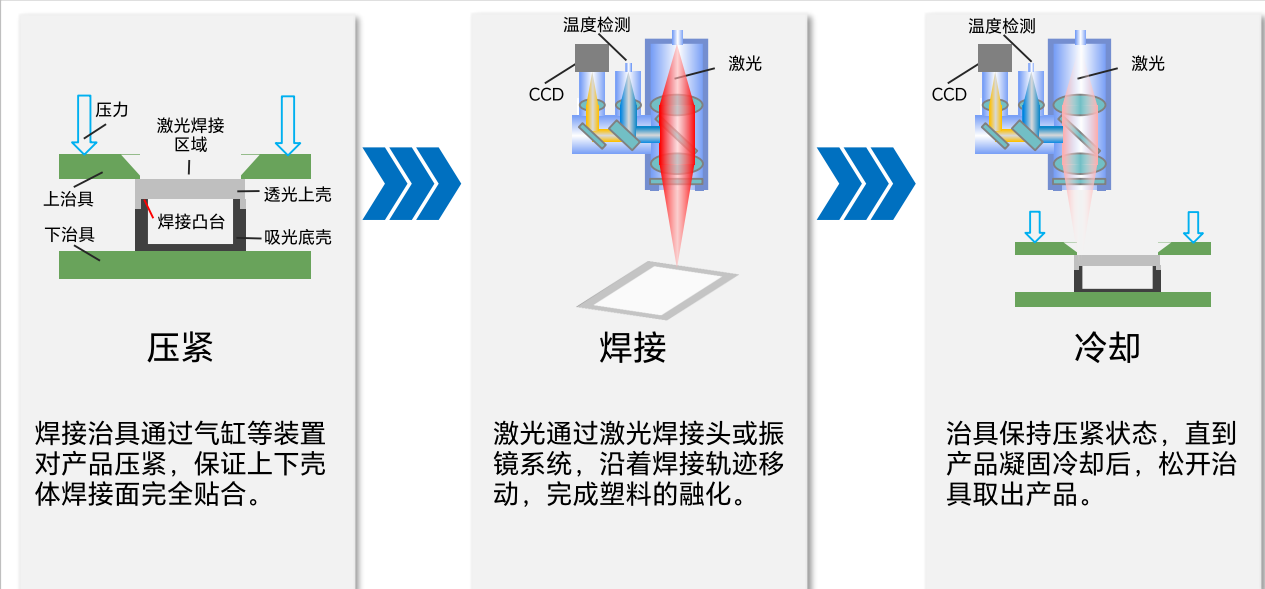

激光焊接是利用高功率密度的激光束作为热源，将材料加热至熔化状态并迅速凝固形成焊缝的一种焊接方法。与传统焊接技术相比，激光焊接具有以下特点：

高能量密度

可以实现极小的热影响区，减少材料变形

高焊接速度

适用于高速生产环境

非接触式

避免了工件磨损和污染问题

03 液流电池生产工艺及激光焊接技术的应用

在关键材料制备完成的条件下，液流电池生产过程包含以下方面，部分工艺流程中涉及到激光焊接技术的应用：

电堆集成

通过激光焊接将双极板、隔膜、盖板各自通过激光焊接熔敷一体化实现密封效果，成为双极板密封件、隔膜密封件、盖板密封件。

电堆组装

通过堆叠、紧固封装，密封组装好电堆，再进行气密性测试和充放电性能测试，其中不合格的产品就回到预处理工序重新进行密封。

电解液充装

通过全自动注液系统完成，先对电池堆抽真空形成负压，再通过注液孔向电池堆内自动注液。

04 激光焊接技术优势特点

激光焊接技术在液流电池制造中的优势主要体现在以下几个方面：

焊接质量

激光焊接可以实现较高的密封强度，产生的焊缝美观、均匀无缺陷，能够有效防止液体泄漏，提高了电池的可靠性。

生产效率

激光焊接易于实现自动化控制和大规模生产，焊接速度快，自动化程度高，可以显著提高生产效率和质量稳定性。

高精度性

激光焊接能够实现高精度的焊接，对复杂形状和小尺寸部件的密封具有较好的适应性。

环境友好

激光焊接过程中能耗低，不产生有害气体，符合绿色制造的要求。

05 UW液流电池行业激光焊接及检测设备

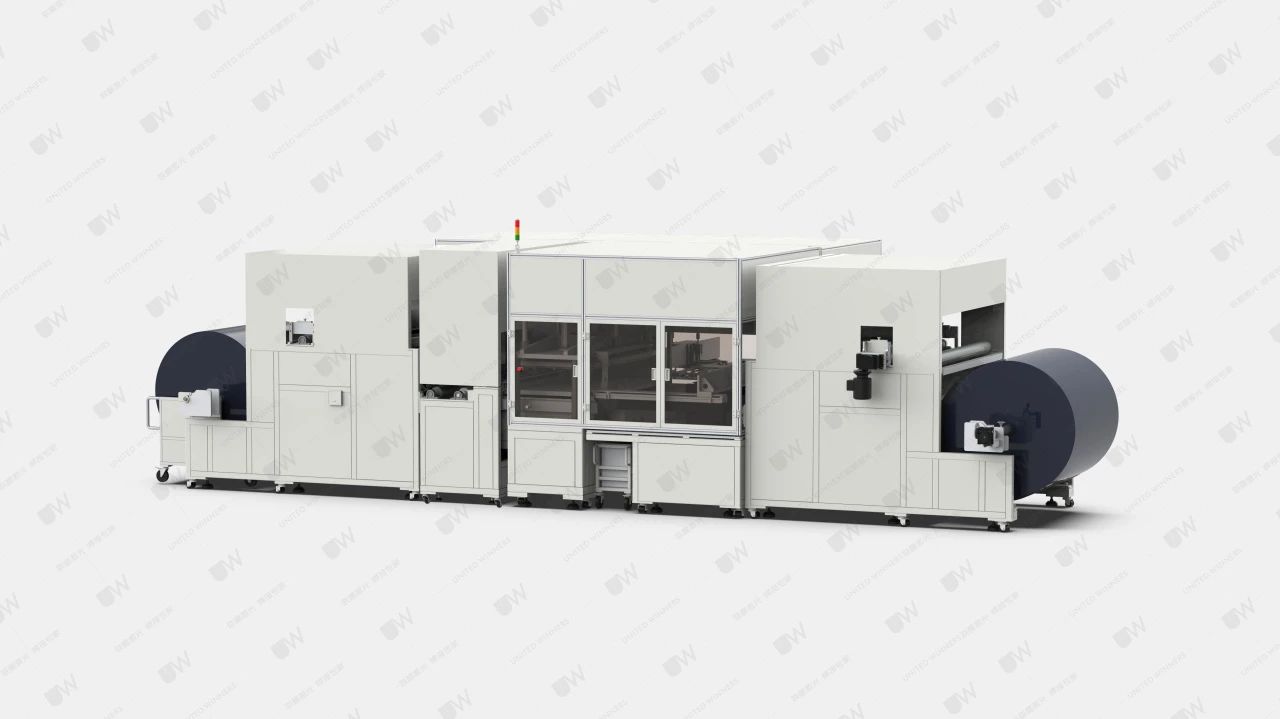

碳毡裁切检测设备

设备介绍

本设备专为液流电池系统中碳毡材料的精密加工和质量检测而设计，可实现从原料筛选到成品检测的全流程自动化处理。该设备采用先进的裁切技术，能够确保碳毡材料的尺寸精度和切割边缘的平整度，满足液流电池制造过程中对材料质量的严格要求。

优势特点

①整卷检测

设备能够对碳毡来料进行整卷无损检测，确保材料在进入裁切流程前的质量。

②张力控制

内置的张力控制系统确保裁切过程中碳毡不会受到压缩或损坏，保持材料的完整性和性能。

③裁切分片

高精度裁切系统，可实现碳毡的精确分片，满足不同规格需求。

④厚度/重量/外形尺寸检测

在裁切前对每片物料进行厚度测量，同时对裁切尺寸、重量进行检测，确保材料密度规格的准确性。

⑤电路保护系统

设备配备有先进的电路保护系统，确保在各种工况下设备的稳定运行和操作安全。

⑥清洁处理

裁切后的碳毡将经过专业的清洁处理，去除任何可能影响电池性能的杂质。

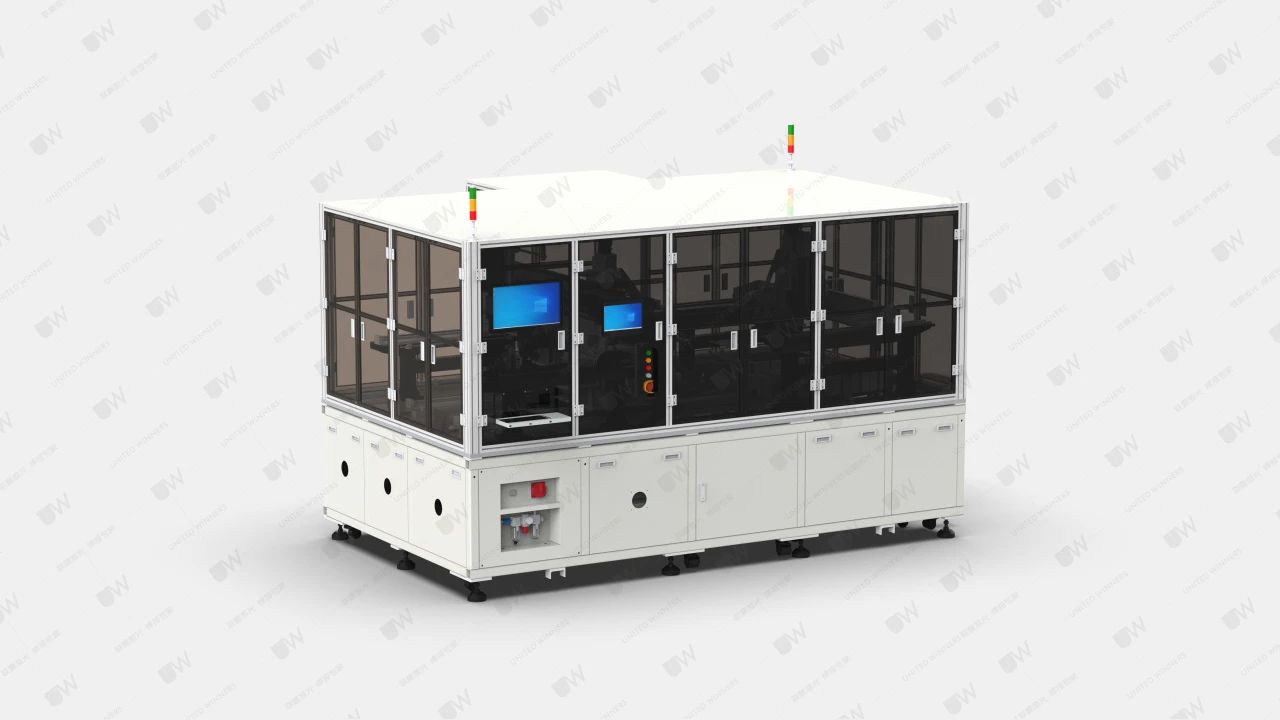

双工位板框焊接机

设备介绍

液流电池双工位模框焊接机是一款高效、自动化的设备，专为液流电池板框与隔膜或双极板的焊接和组装设计。该设备通过双工作台的设计，实现了一边焊接一边组装的同步操作，极大提高了生产效率。

优势特点

①高效生产

设备采用双工作台的方式，一边焊接一边组装，显著提高了生产效率。

②精准定位

采用先进的CCD拍照技术，实现对塑料底板和模自动弹夹来料的精准定位，确保焊接的准确性和一致性。

③均匀焊接

采用滚轮激光焊接技术，确保焊接过程中压力均匀，避免了传统焊接方式中可能出现的压力不均现象。

④自动化搬运

采用直线电机搬运系统，减少了人工操作，提高了生产过程的自动化程度。

⑤自主研发系统

设备搭载联赢自主研发的激光器和焊接系统，保证了设备运行的稳定性。

激光焊接技术在液流电池制造中的应用，不仅提高了电池的性能和生产效率，而且符合绿色制造和可持续发展的要求。随着技术的不断进步和创新，激光焊接技术有望在未来的液流电池制造中发挥更大的作用。
