光通讯，又被称为光通信，是一种利用光波作为载体进行通讯的技术。经过几十年的发展，光通讯已成为传输信息的主要方式之一。随着信息技术的飞速发展，光通讯行业市场持续扩大，而在其配件连接中起着关键作用的激光锡焊，也变得越来越重要。

工艺效果

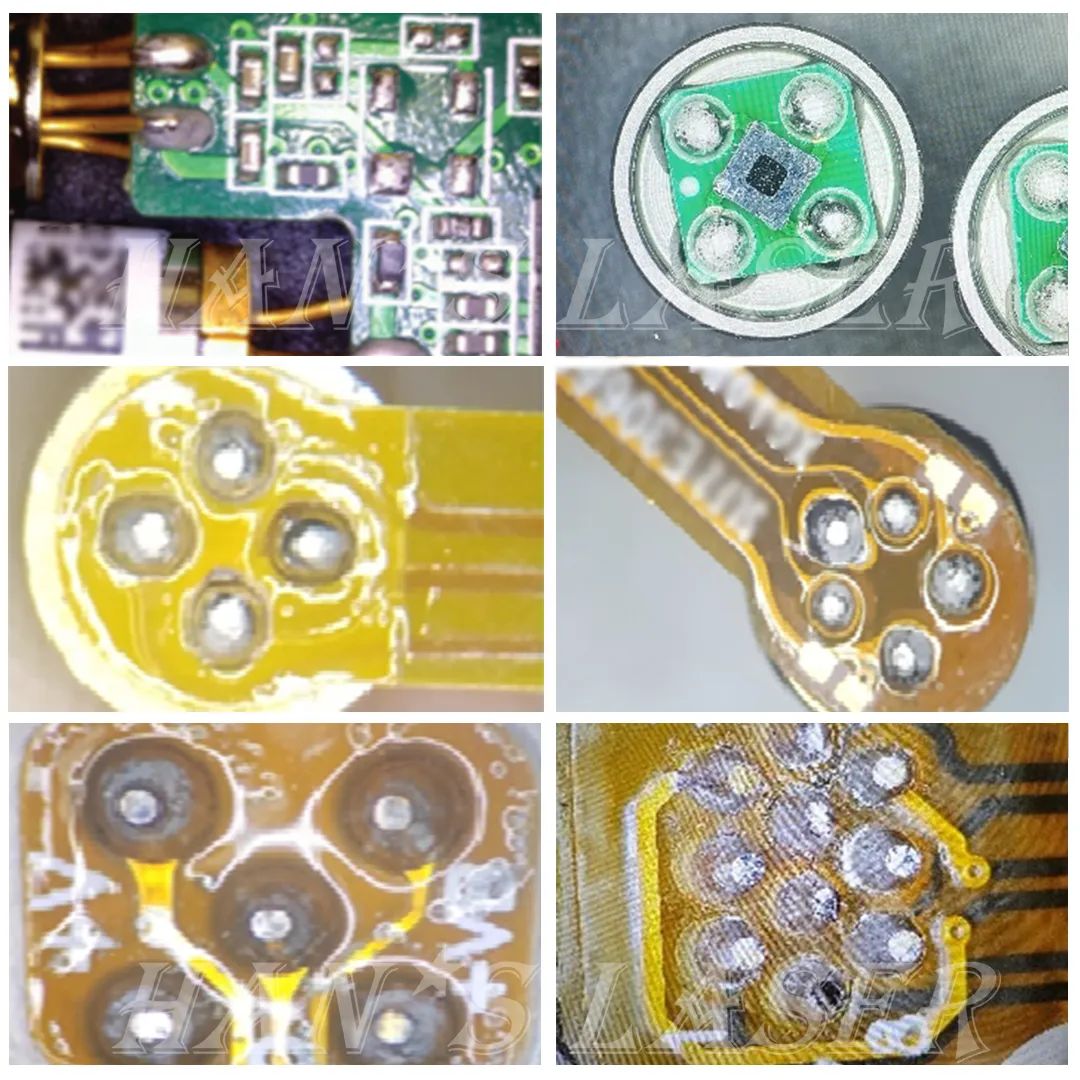

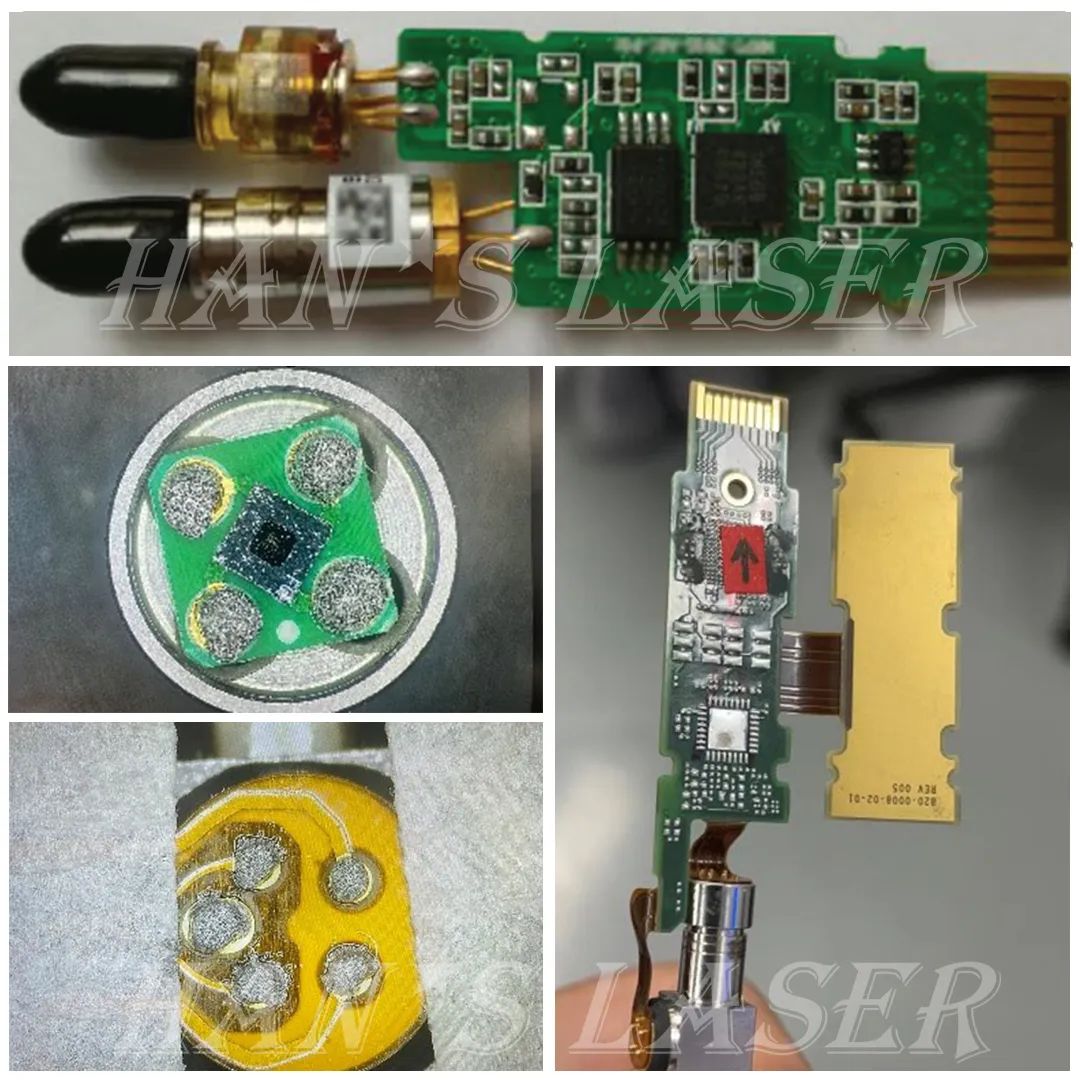

锡膏配合温控方式进行焊接，能够精确控制焊接锡量和焊接温度。针对老款、新款光通讯组件 TOSA&ROSA 的焊接，采用匀化光斑的方法可以实现区域同步焊接多点，在保证良率的同时提高焊接效率，5 点焊接时间仅需 3~4 秒。

应用方向

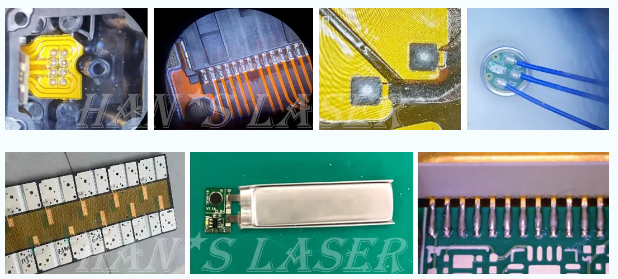

激光锡焊作为一种新型的非接触式焊接工艺，可以与多种焊料形式配合使用，其能量可控，绿色环保，能耗较低，易于实现自动化，节省人力，焊接效率高，焊接一致性好，在焊接热敏件和空间狭小点位时具有明显优势。它在 3C 电子、家用电器、汽车电子、光通讯以及军工等领域都有广泛的应用。

产品推介

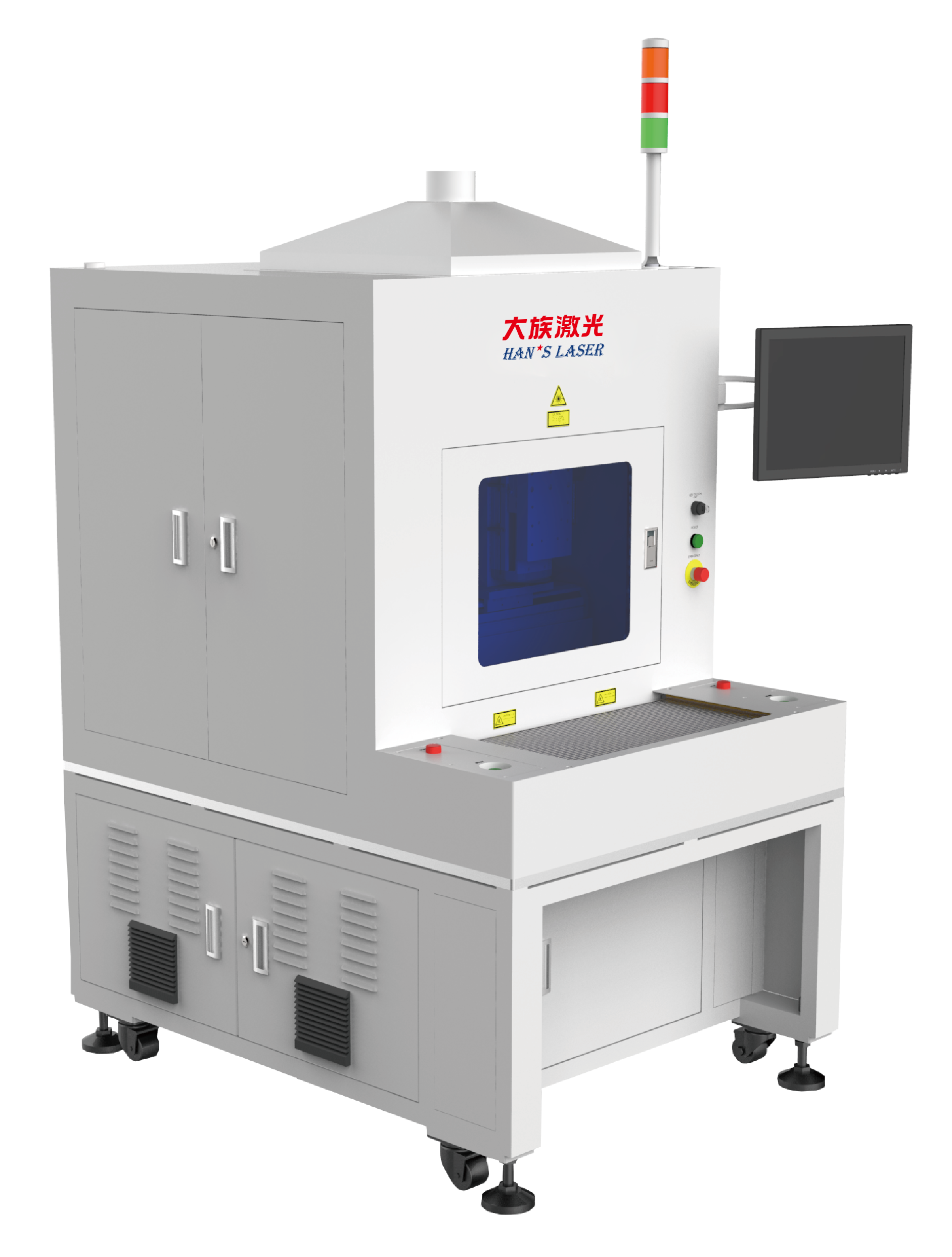

LSN-WSD65-JM1-HW01双工位恒温焊接系统可实现自动点锡膏、激光熔锡焊接的整个工艺过程。设备采用双工位机台形式，能配合不同的锡料供给形式，锡料供给与焊接工序同步进行，结合区域同步焊接，最大程度保证工艺效率。

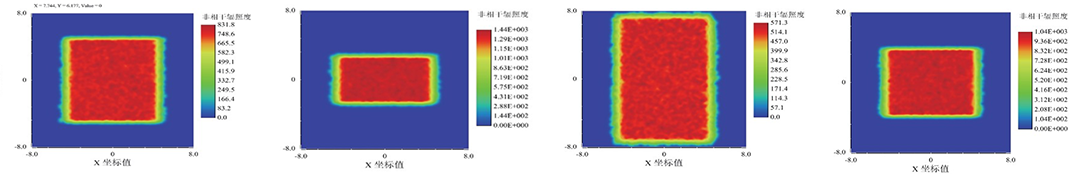

2D光束显示

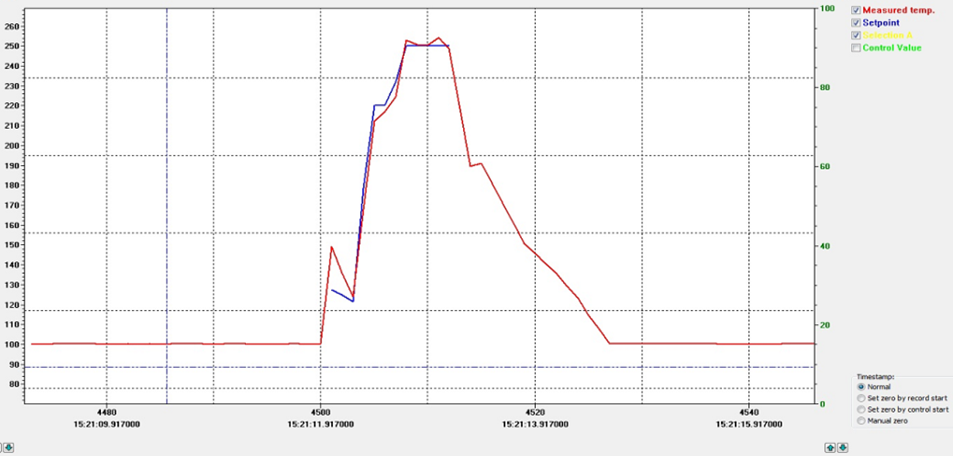

实际曲线显示

红色为实测温度，蓝色为目标曲线

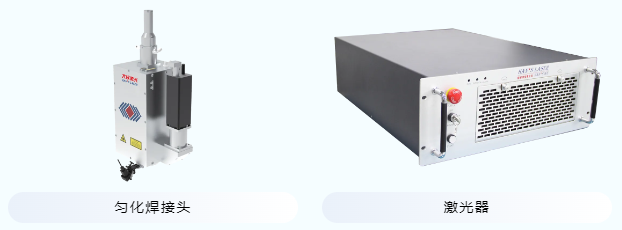

本系统通过集成开发，将精密点胶阀、激光器、温度反馈和控制系统集于一体，在焊接过程中实时监测焊接区域的温度，从而保证焊接效果和良率，能够形成稳定可靠的焊锡效果。

工艺优势

01高效率

系统结构紧凑，精密点胶阀、激光器与工作台高度集成, 占地空间小。配备双电动送料平台，快速上下料，快捷高效；

02自动整定

系统集成了自整定功能，通过系统自整定反馈P、I、D值，使得温反调控更加精准，调试更加方便；

03多组温度曲线可调

针对产品焊点能量需求差异性，系统可编辑多组焊接温度曲线，每组温度曲线可设置不同段温度区间，同一程序下调用不同温度；

04温控系统

曲线焊接不同焊接点位配套温控焊接系统，控温范围50℃~800℃可选，温控精度±5℃，调试简单、方便，焊接过程中实时监测焊点区域温度，有效改善烧伤、熔锡不良；

05应用广

可以模块或机台形式配合不同生产场景，满足不同客户的生产需求；

06节省时间

搭配匀化光斑系统实现2.5mm~17mm范围内多点同步焊接，有效缩短工艺时间。

转自：大族激光精密焊接事业群
