锡球焊接，领航医疗制造

随着医疗设备朝微型、智能、高可靠方向迈进，传统焊接技术在精度、热影响控制及工艺稳定性上，短板日益凸显。像心脏起搏器等精密设备，需在毫米空间精准完成众多焊点连接，且要满足无铅、无飞溅、低热损伤要求。锡球焊接因高导电性、低熔点、环保，成医疗精密焊接优选。激光锡球焊接技术，凭借非接触、高精度，攻克传统工艺难题，引领医疗设备制造变革。

01 激光锡焊焊接的技术原理

激光锡焊是利用高能激光束聚焦在锡球与焊接部位，瞬间产生高热量，使锡球迅速熔化。激光的高能量密度让热量集中，热影响区域小。同时，激光的精准定位和能量可控性，确保焊接位置准确、焊接质量稳定，实现高精度的焊接连接。

PART.01

锡焊焊接过程

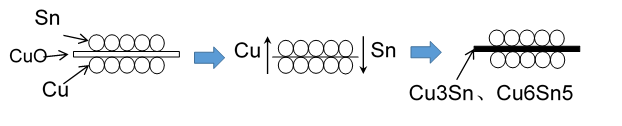

激光锡焊是以激光为热源，作用于焊锡区域范围，加热焊点、熔化锡料，使焊点表面形成IMC层，达到材料连接的方法。

PART.02

锡焊焊接优势

- 适配多种焊料，焊接场景广泛

- 能量可控，绿色节能低能耗

- 易自动化，高效且焊接一致性好

- 擅长热敏、狭小点位的焊接

PART.03

激光锡球焊接

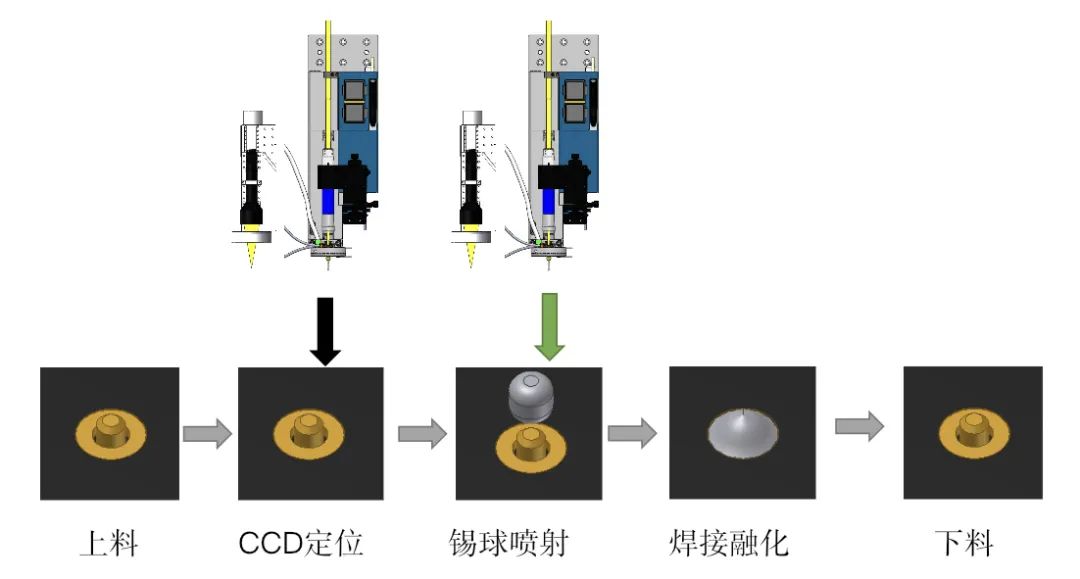

以锡球（不含助焊剂）作外加锡料，激光作用于锡球，通过保护气将熔锡喷至焊点表面形成焊接。根据不同焊点尺寸选择合适规格锡球，目前适配锡球尺寸0.1mm~1.8mm。

02 锡球焊接在医疗行业中的应用

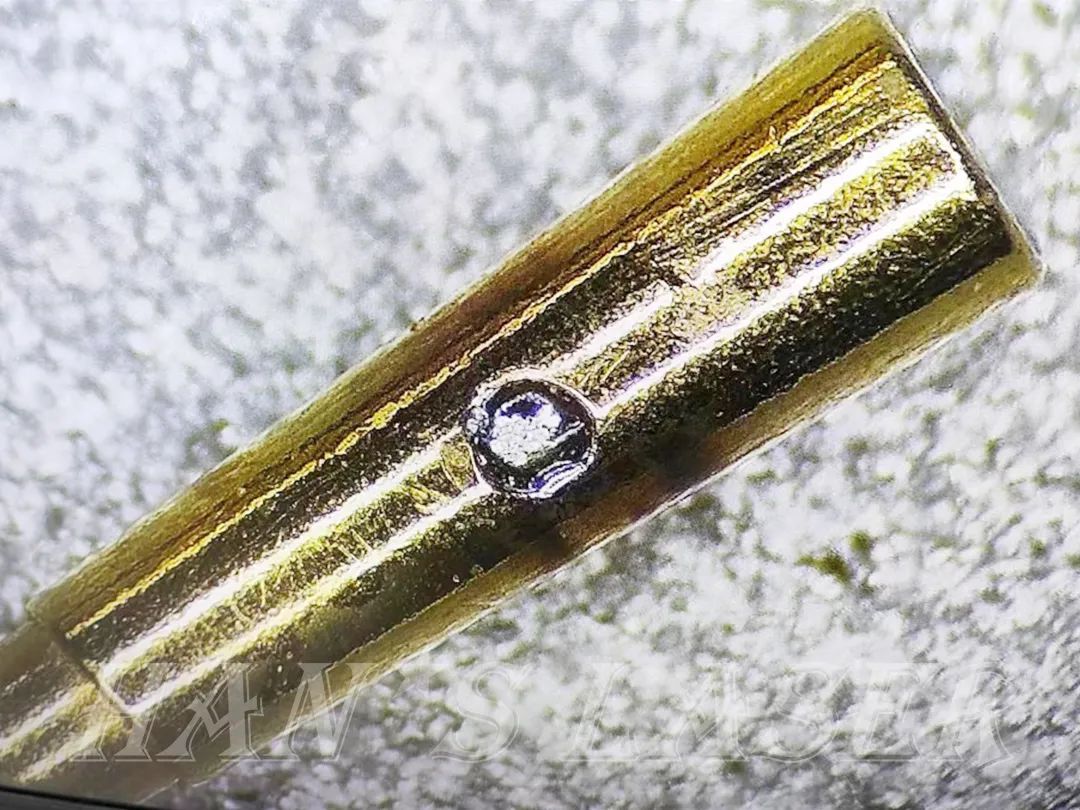

激光锡球焊接应用

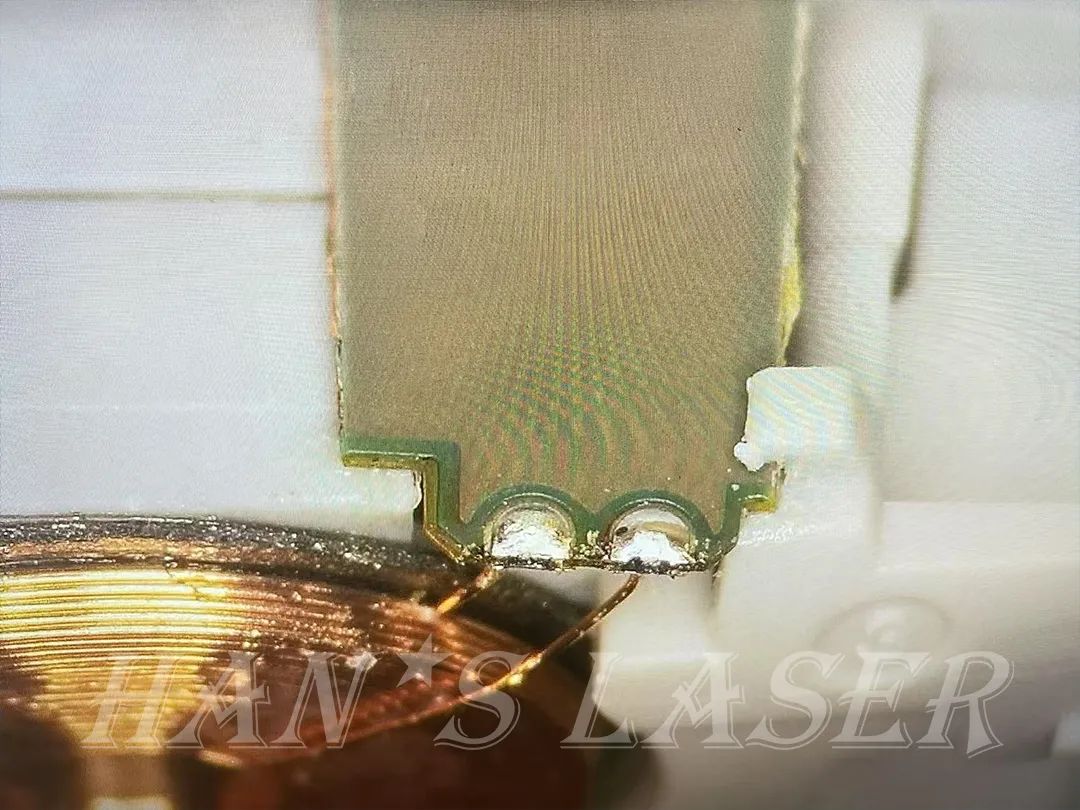

2.1 连接器焊接

高端MRI系统内部线路复杂，对可靠性要求极高。大族激光运用双工位激光锡球焊接系统，负责射频线圈与信号处理单元间连接器的焊接。该系统能在狭小空间精准作业，热输入大幅降低，有效规避热损伤，同时显著增强产品抗震动、耐温度变化能力，全力保障设备稳定运行，助力精准医疗诊断。

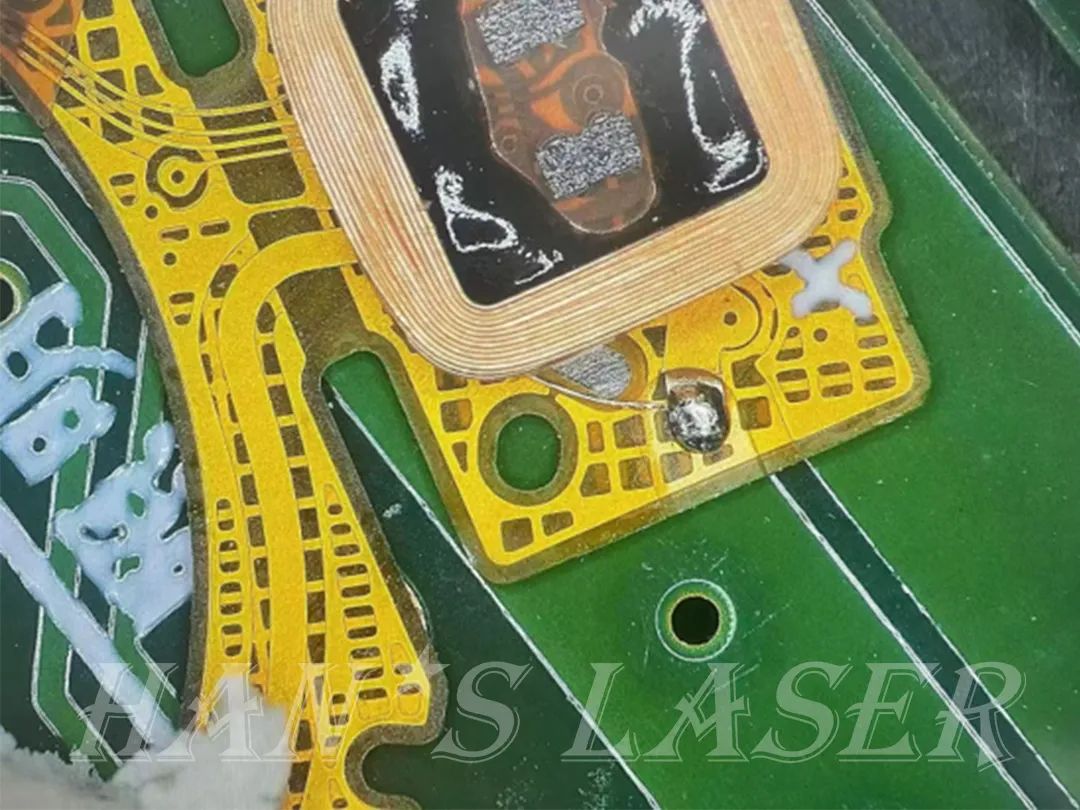

2.2 传感器锡球焊接

在植入式心脏起搏器领域，大族激光双工位激光锡球焊接系统堪称行业利器。其精准实现传感器与主板无缝连接，焊接芯片时热输入量远低于传统方式，规避热损伤。高精度结合优质材料，大幅提升起搏器的耐腐蚀性能与使用寿命，全力保障稳定运行与精准功能。

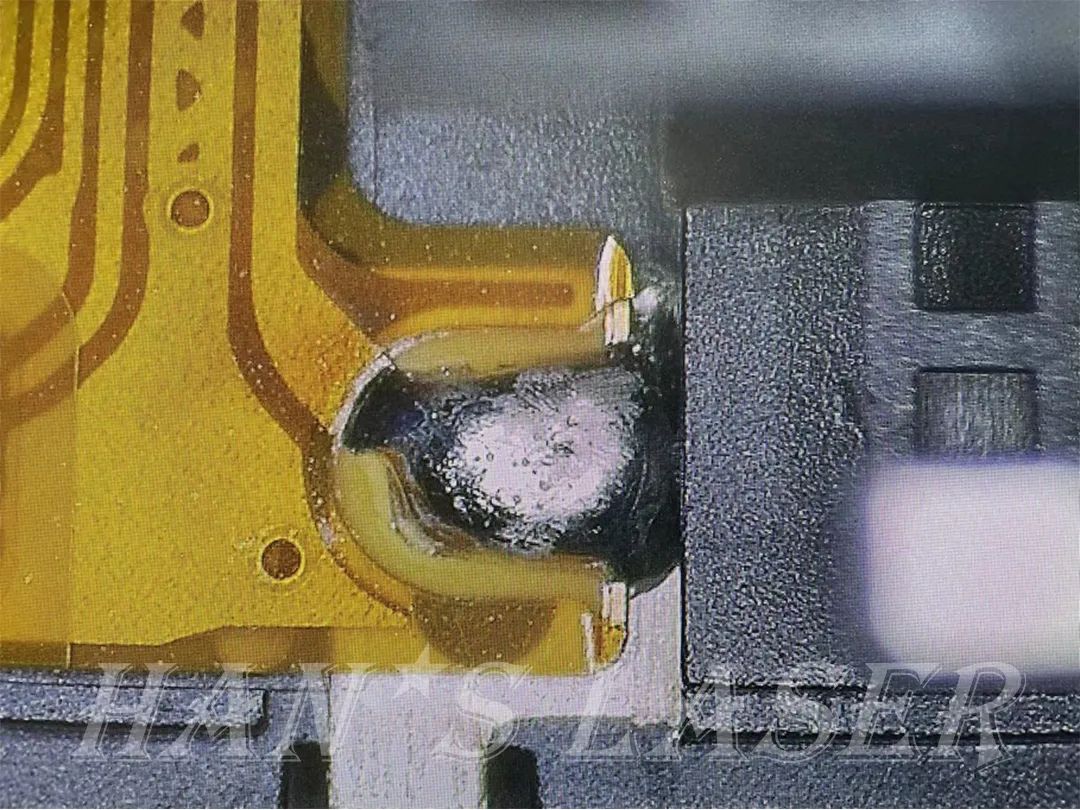

2.3 传感器引线焊接

医疗监护系统内，多参数监护仪借助各类传感器监测患者生命体征。大族激光运用双工位激光锡球焊接系统，能精准地将传感器引线焊至电路板接口。以体温传感器引线焊接为例，该系统可保障电气连接与机械强度，确保信号精准传输，助力医护实时获取数据，及时做出医疗决策。

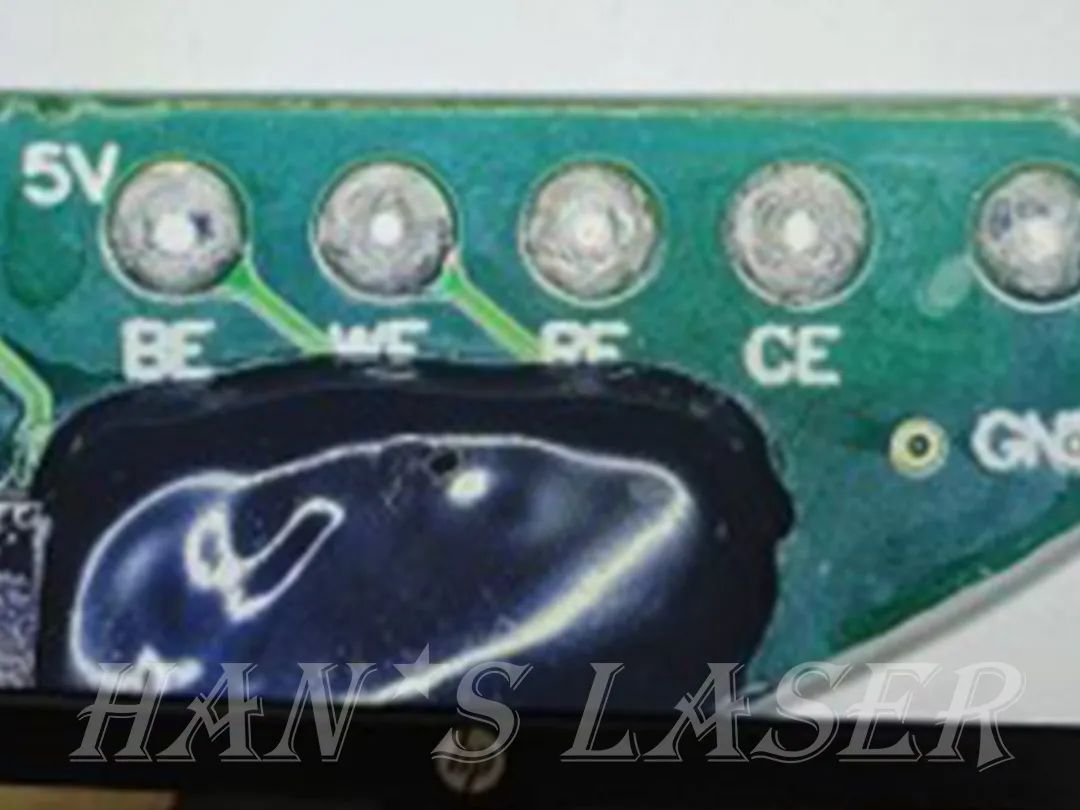

2.4 血糖监测仪锡球焊接

作为糖尿病患者的常用工具，血糖监测仪内部电化学传感器与电路板的连接极为关键。大族激光双工位激光锡球焊接系统精准作业，降低热输入，规避热损伤，保障连接质量。焊点耐疲劳，多次使用仍稳定，为患者提供准确、可靠的血糖监测数据。

2.5 助听器锡球焊接

在助听器制造环节，锡球焊接对精细部件连接起着举足轻重的作用。大族激光双工位激光锡球焊接系统凭借卓越性能，精准焊接微小元件，确保焊点位置分毫不差。该系统为助听器高精密组装筑牢根基，极大提升产品性能与稳定性，助力听障人士畅享更清晰、优质的听觉体验。

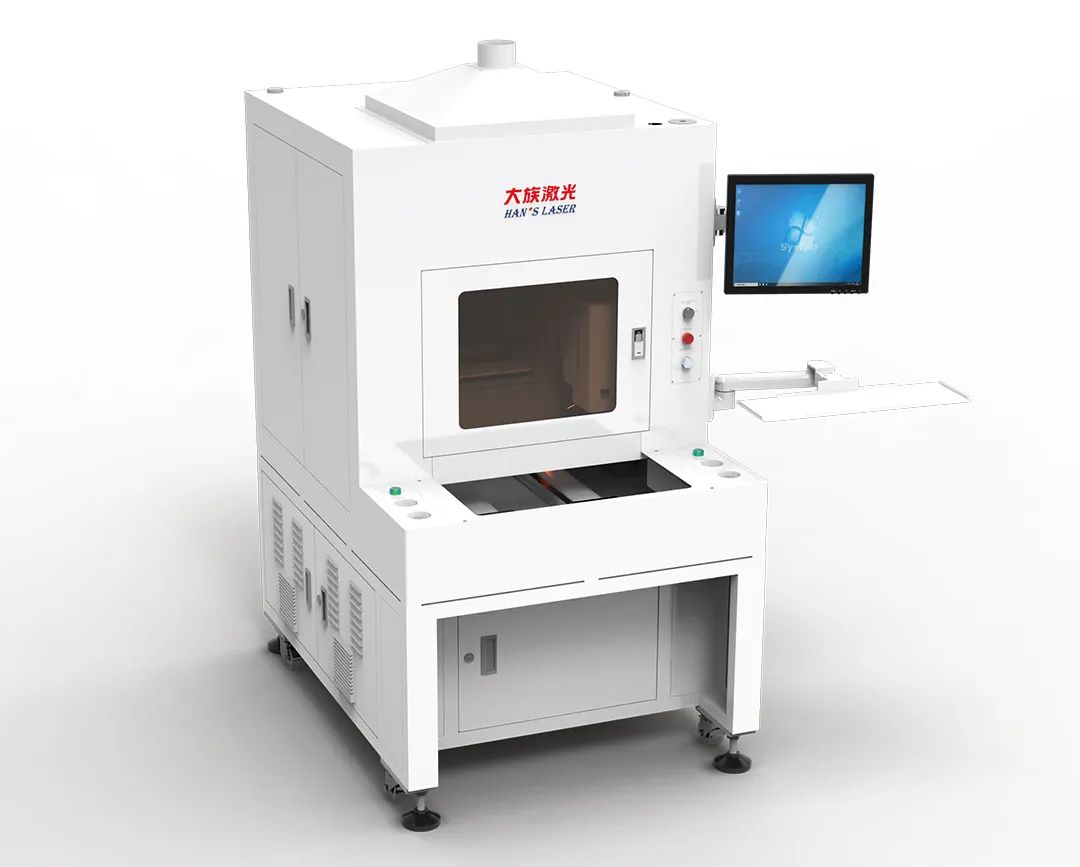

03 双工位激光锡球焊接系统

系统介绍

系统采用光纤激光器，与工控系统高度集成于工作台机柜，搭配值球机构实现锡球与激光焊接同步，配双龙门系统，上料、下料、自动定位、焊接同步进行，实现高效自动焊接，大大提高生产效率。

1S可达3~5个球。具有分球、气压的响应速度快，不同锡球大小可通过更换分球片进行快速切换的优势。

系统特点

◇ 激光器强制风冷免维护

◇ 电光转换效率高达35%

◇ 5-10万小时寿命

◇ 激光锡球同步高效

◇ 一体集成、结构紧凑，占地空间小

◇ 耗材少，维护简单

◇ 可选配自动上下料系统，节省人工成本

激光锡球焊接技术正推动医疗设备制造进入微米精度时代，其在可靠性、灵活性和环保性方面的优势，使其成为心血管介入器械、手术机器人、智慧诊疗系统等高端医疗装备的核心工艺。随着国产设备技术突破与医疗产业升级，该技术有望在2030年前覆盖70%以上高端医疗电子制造场景，为精准医疗提供底层技术支撑。

来源：大族激光精密焊接事业群
