在现代工业制造领域，造纸、印染、印刷等关键行业高度依赖辊轴的支撑与传导功能。为提升辊轴性能、赋予材料特定功能，对其表面进行纹理化处理已成为行业发展趋势。

然而，由于微型辊轴尺寸较小、受工具限制，传统制造技术——数控铣削、电火花成型加工、化学蚀刻，难以加工高质量的表面微结构，在曲面结构上，这一挑战更为严苛。

那么，有好的工艺可以实现辊轴表面精密加工吗？可以尝试新工艺——飞秒激光技术。

PART 01

飞秒激光技术定位

飞秒激光不像光刻等技术需要复杂的加工流程，已在工业领域广泛应用。什么是飞秒激光？这种工艺有何独特之处呢？

飞秒激光是一种超短脉冲激光（1 fs = 10 -15 秒），具有超高的峰值功率和能量密度，可以直接将材料电离，无重熔层，在刻蚀过程中的热影响极小。这与纳秒激光等传统激光技术形成了鲜明对比。纳秒激光（1 ns = 10 -9 秒）脉冲持续时间较长，容易产生热效应，导致毛刺、形状失控，刻蚀区域质量不佳，对辊轴的力学性能和功能产生较大的影响。

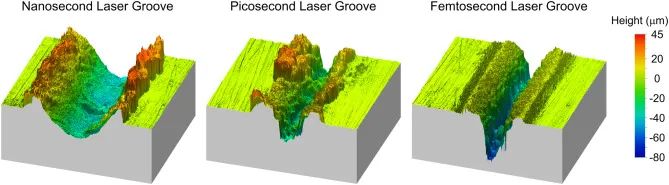

纳秒激光、皮秒激光、飞秒激光生成凹槽的光学轮廓测量图像

PART 02

飞秒激光刻蚀效果与案例

飞秒激光超短脉冲的特性，意味着能获得超高的加工质量。

1、锋利的边缘

2、材料表面无“火山口”和毛刺

3、微米级精度，一致性高

4、几乎任何材料兼容，包括陶瓷和碳化钨等先进材料图片

案例聚焦：微型辊轴的精密“六边形”挑战

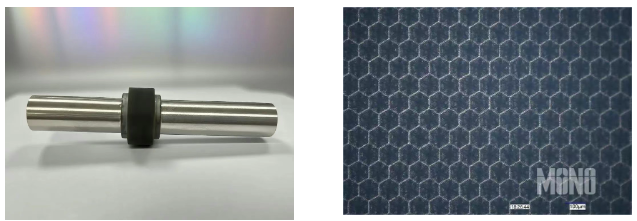

以15厘米长的微型辊轴为例，需要在中间黑色区域精确刻蚀数个大小一致的六边形盲槽，通过单色科技飞秒激光精密刻蚀设备，可以做到：

精准定位： 利用高精度视觉相机获取刻蚀区域，结合测距模块精确确定激光聚焦光斑的刻蚀距离，同时借助夹头治具降低跳动，对刻蚀区域进行精确标定和定位，确保加工路径精准无误。六边形盲槽深度控制35μm，精度±1μm。

纹路清晰： 飞秒激光超短脉冲能直接将材料电离，无热影响和重熔层，确保在加工过程中无“火山口”和毛刺，六边形盲槽表面纹路清晰、边缘整齐，粗糙度Ra＜0.4μm，符合表面质量要求。

一致性高： 通过高速扫描以及操作系统的精准控制，保证了极高的重复定位精度，使得每个六边形盲槽的尺寸和形状深度一致，保障辊轴与其他组件的高度配合。

PART 03

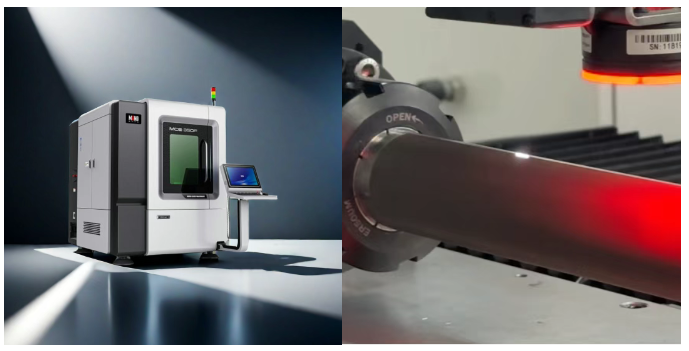

飞秒激光精密刻蚀设备在辊轴制造的应用

在辊轴制造领域，每个凹槽样式都需要定制化加工。飞秒激光精密刻蚀设备使我们能够在部件或模具上雕刻复杂的微结构和纹理，实现比传统技术更好的细节处理和更高的精度，开辟新的设计和功能可能性。

一些功能应用包括：

· 减少摩擦 / 润滑剂保留 ：精确控制微凹坑或凹槽参数，降低摩擦系数，延长辊轴寿命。

· 光学应用的衍射结构 ：在镭射辊生产中打造特殊镭射效果，用于防伪等特殊印刷；雕刻陶瓷网纹辊，提供超光滑墨膜，优化印刷品质。

· 粗糙度修改、疏水性 / 亲水性调整 ：调控表面特性，满足特定应用需求。

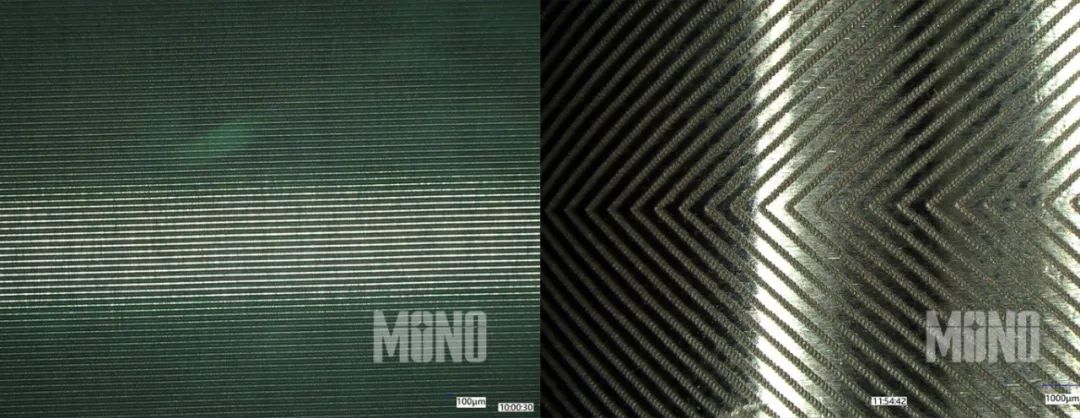

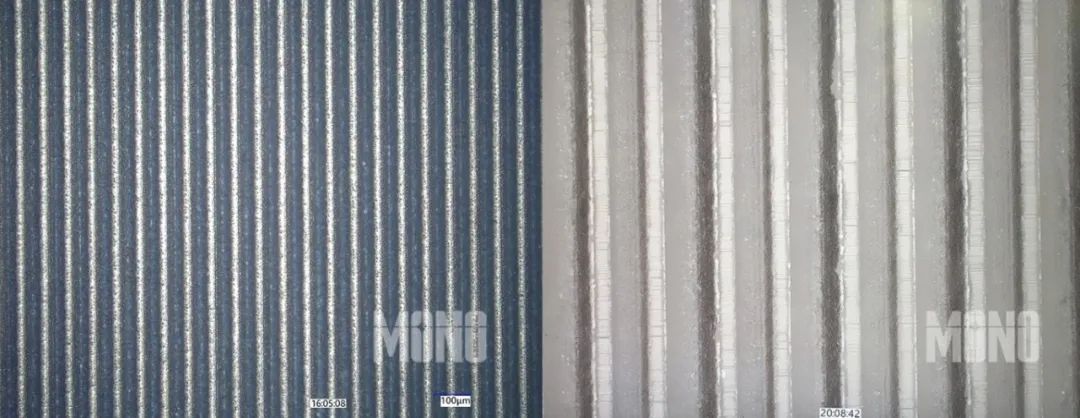

使用飞秒激光精密刻蚀设备在钢材和陶瓷上刻蚀不同类型的凹槽

飞秒激光精密刻蚀设备实现工艺数字化，可将复杂图案精准应用于任意区域，且无需工具更换、长期加工稳定。在模具制造上优势显著，微结构一旦雕刻完成，可稳定复制到每个注塑部件，实现大规模生产。

PART 04

品质保障

产品质量是企业的生命线。飞秒激光加工完成后，我们采用共聚焦显微镜等高精度检测设备，全面检测辊轴表面微纹理加工效果。从结构外形、尺寸精度到表面粗糙度全面评估，确保每一件产品都符合高质量标准。
