在汽车制造的神秘世界里，有一个关键部件叫电子膨胀阀，它就像是汽车空调系统的 “智慧大脑”，精准控制着制冷剂的流量。而让这个 “大脑” 各部分完美连接的，正是汽车电子膨胀阀激光焊接机！

设备技术深度解析

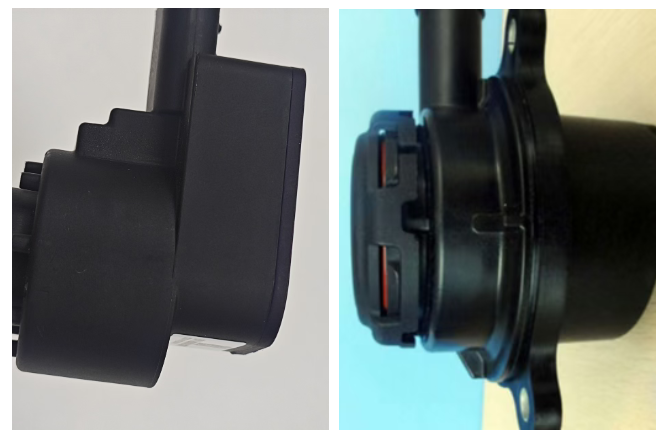

塑料外壳激光焊接

在电子膨胀阀的罩体与阀体焊接环节采用激光焊接工艺，面对不同材质焊接难题，充分发挥激光焊接的独特优势，创新设计焊接流程。得益于激光光斑的精确控制，焊接线宽成功达到0.2mm，焊缝呈现出极为整齐美观的效果，无任何溢料、毛刺等瑕疵，极大提升了产品的外观质量。有效为内部精密元件构建起可靠的防护屏障，阻挡水汽、灰尘的侵入。

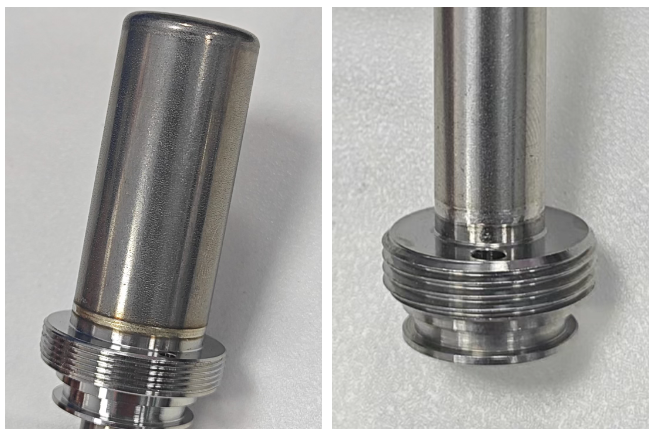

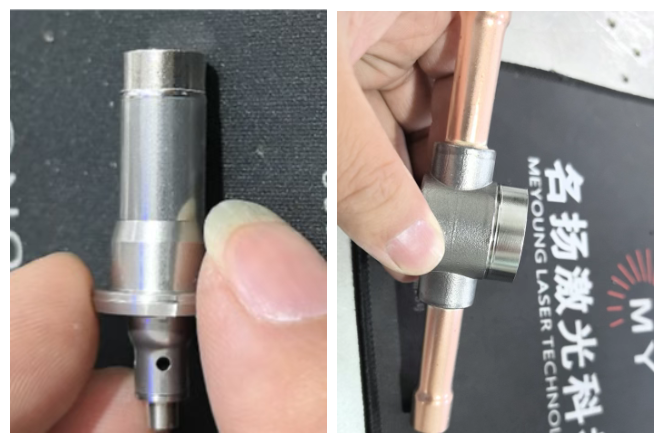

阀体气密性激光焊接

激光焊接通过高能量密度的激光束瞬间熔化阀体焊接部位材料，形成致密均匀的焊缝，从而实现高气密性连接。采用连续激光焊接技术，通过实时监测激光焊接过程中的熔池温度，自动调整焊接参数，使阀体气密性合格率显著提升，阀体气密性测试泄漏率低于行业标准 50%，大幅提升产品可靠性。

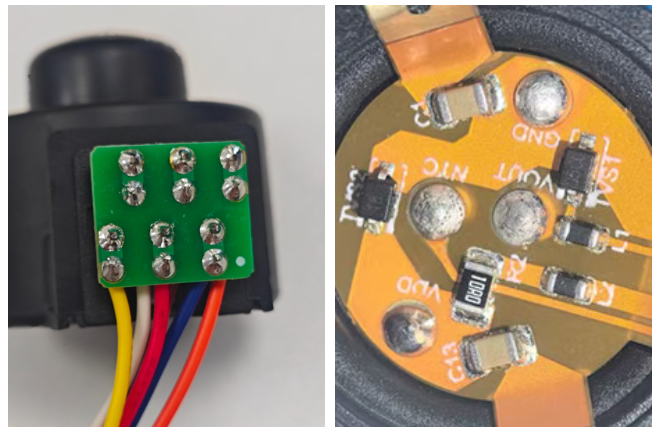

PCB电路板锡丝焊接

激光焊接电子膨胀阀的 PCB 电路板，满足高精度要求，确保微小元件的精准焊接，保证电路信号传输稳定，避免因虚焊导致阀门控制失灵。此外，电子膨胀阀电路板布局密集，元件间距小，对焊接工艺的精度和操作要求更高，以保障焊接质量和电路性能。焊接后牢固度明显提升，在高温，高震动测试中，也能保障阀门信号的精准传导。

设备工艺参数详解

非接触加工：热影响区小 精密焊接首选

对于电子膨胀阀中集成的敏感电子元件，如温度传感器、驱动芯片等，传统焊接的机械接触或高温环境可能造成元件损伤，影响产品性能。激光焊接属于非接触式加工，无机械应力作用于部件，也不会因高温传导对电子元件造成损害，能够安全、可靠地实现传感器与阀体、电机轴与阀针等关键部位的焊接，保证电子膨胀阀整体功能的稳定性和准确性。

产品质量可靠：提升焊接效率

激光焊接凭借其能量集中、熔池可控的特性，可形成均匀、致密的焊缝，不会出现气孔、裂纹、未熔合等缺陷。对比传统焊接减少了人为操作因素影响，提高产品焊接质量稳定性，气密性测试泄漏率≤5×10⁻⁹ Pa・m³/s ，能承受 4MPa 以上高压。解决电子膨胀阀在高压、高频使用的工况时，存在泄漏风险。

精度与稳定性：微米级的极致把控

激光焊接通过聚焦高能量激光束，能精准作用于微小部位，例如在新能源汽车电子膨胀阀的阀针与驱动轴焊接中，可确保同轴度误差控制在 0.01mm 内，如小于 3mm 的阀孔焊接，焊接位置重复定位精度达 ±0.005mm，能有效保障阀体密封性和内部结构稳定。

基础知识问答

电子膨胀阀(EXV)与热力膨胀阀(TXV)有何区别？

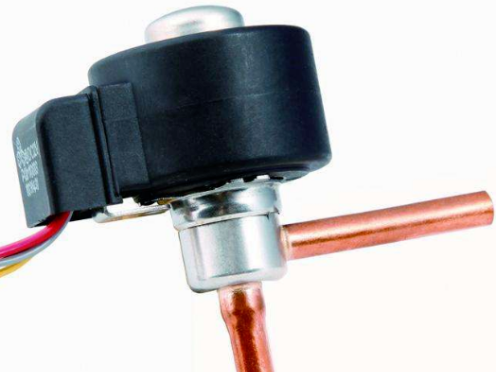

电子膨胀阀

由阀体与线圈组成一个步进电机。汽车控制器发送LIN信号到EXV控制器，经控制器解码并驱动产品工作。阀体由转子部件、阀针部件组成。线圈带动转子旋转，通过螺杆传动，带动阀针沿轴向直线移动，调节阀口的通流面积，调节制冷剂流量。

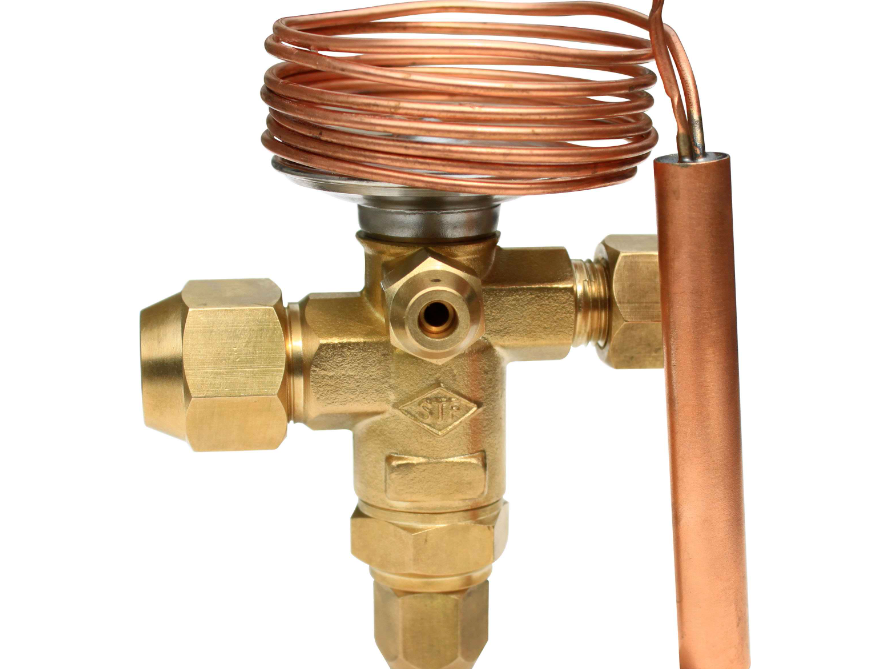

热力膨胀阀

在制冷系统通过气相头的压力变化作为信号来调节阀的开度，从而控制进入蒸发器的制冷剂流量。
