锁模激光器的时间抖动
材料来源:光电资讯

锁模激光器中产生的脉冲列,相比于理想的周期性脉冲列,脉冲的时间位置存在偏差。这种现象称为时间抖动,应用于很多方面,例如长距离光纤通信或者光学取样测量中。同样的,调Q激光器产生的脉冲也存在时间抖动,但是物理机制和前者是不同的。

产生的时间误差包含以下几种:

1,脉冲时间位置与理想时钟的偏差

2,脉冲时间位置与振荡器计时存在的偏差(例如,电子振荡器驱动主动锁模激光器的调制器)

3,脉冲间隔与平均脉冲周期的偏差(脉冲间抖动或者周期抖动)

在通信系统中,相关的抖动来自于携带数据的脉冲与时钟信号之间的偏差。后者是从数据流中提取出来的,或者单独传输的。而前一种情况中,也就是时钟信号直接自数据流中提取的情况,低频抖动被转移到了时钟信号中,因此探测时不会产生影响。

可以采用下面方法定量表示时间误差(参阅噪声性能指标):

1,特定测量带宽的均方根值

2,时间偏差或者计时相位的功率谱密度

时间抖动是脉冲列中光频率部分的相位噪声。如果不存在技术噪声,锁模激光器的时间抖动主要来自于量子噪声,但是大多数情况下,时间抖动来自于激光器谐振腔的振动和移动。文献[5,10,11,13]中采用分析和数值模拟模型,并讨论了所得到的理论结果。

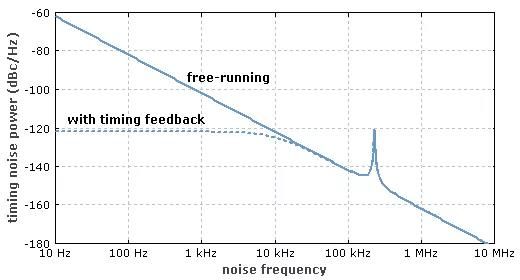

图:理论计算得到的10 GHz Er:Yb玻璃小型激光器在量子极限下的时间抖动谱。实际中由于存在技术支持噪声,低频率噪声(小于10 kHz)会更高。弛豫振荡(约230 kHz)也有一部分转化成了时间抖动。采用反馈系统可以抑制长期时间偏移,因此极大减小低频抖动。

不同种类锁模激光器的时间抖动(例如,小型体激光器,光纤激光器,或者外腔二极管激光器)可以非常小(如图),有时会比高质量的电子振荡器低很多。尤其是在很短的时间尺度内,激光器可以被当做精准的时间参考。采用自参考频率梳可以将长期时间偏移抑制到极低的水平。
