对于飞秒和阿秒激光而言，一些人会说，激光脉冲能量越高越好。然而，许多研究人员都遇到过这种令人烦恼的情况：当激光脉冲能量很高的时候，电源就会报警，但测得的信号仍然很微弱。所以，在条件允许的情况下，追求高脉冲能量确实是一种选择；但是考虑到近年来激光技术的发展状况，一味追求高脉冲能量，真的是一种明智的选择吗？

对于某些应用而言，确实需要高脉冲能量，例如真空极化、核聚变，或者二次辐射产生。因此只要条件允许，可以购买高脉冲能量的激光器。

然而，在许多研究领域，仅仅追求高脉冲能量往往弊大于利。而将能量分散到多个脉冲上，提高重复频率，可以获得相同或更高的平均功率。本文主要介绍一些应用选择平均功率高、单脉冲能量中等的高能激光系统的原因，以及该系统的一些应用案例。

原因一：输出稳定性高

过去10年或20年里出现的固态飞秒激光系统，远远优于上世纪末开发的第一个啁啾脉冲放大（CPA）系统。现在的飞秒激光器输出功率为几十瓦，单脉冲能量约为1mJ，重复频率从单脉冲可以到几兆赫兹。由半导体激光阵列泵浦，加上巧妙的光学设计，典型的Yb:KGW CPA激光系统拥有卓越的稳定性能。紧凑型设计使其占地面积小，同时也降低了对机械振动的敏感性，水冷外壳设计降低了环境温度变化带来的影响。

飞秒激光器的泵浦能量并不是由单个半导体激光器提供的，而是由几十个半导体激光器组成的阵列提供的，因此每个半导体激光器的稳定性对整个泵浦光的稳定性影响较小。最为重要的是，随着激光重复频率的增加，当相邻脉冲的时间间隔小于激活介质的激光跃迁寿命时（Yb: KGW增益介质的激光跃迁寿命为600µs，对应的重复频率为1.6kHz），激光增益介质开始作为一个低通滤波器，能够消除由泵浦光引起的不稳定性。因此，高重复频率的激光系统具有很高的功率和能量稳定性（见图1）。

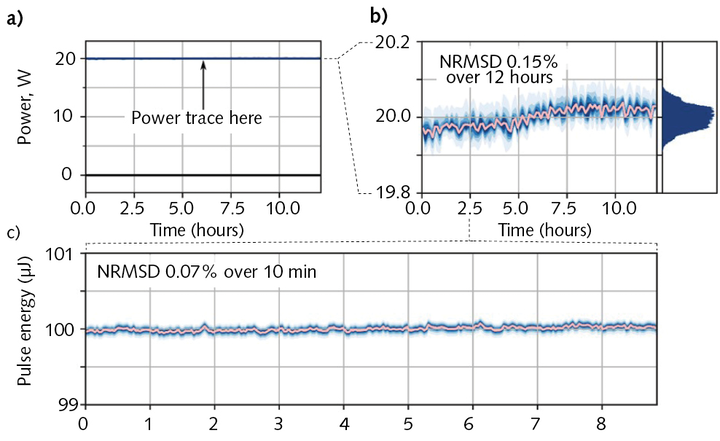

图1：重复频率为200kHz、最大输出功率为20W的飞秒激光器，具有很高的功率和能量稳定性。激光器连续工作12小时其功率均方根差为0.15%，因此其功率波动曲线几乎就是一条水平线（a）（b）。激光器10分钟工作时段内脉冲的能量稳定性更好，均方根差可达0.07%（c）。

Power：功率W

Power trace here:功率跟踪线

Time （hours）：时间（小时）

Pulse energy：脉冲能量（μJ）

原因二：多数实验需要多脉冲

实验数据测量一般需要求平均值。如果这些信号光子是以巨大但不频繁的爆炸形式出现，或以小水滴的形式一个接一个地撞击探测器，都不会影响测量结果。例如，在测试时间内（1s），收集了同样数量的光子，最终的结果（其他因素相同）也就相同。

当然，实验测量往往并非如此简单。信号测量可能有一个能量阈值，除非信号光能够超过阈值，否则测量将受到影响。高重复频率的飞秒激光能量能够达到1mJ甚至更高，这是20年前钛宝石CPA飞秒激光系统的典型输出能量。如此高能量的激光脉冲在紧聚焦时，足以在空气中产生等离子体（见图2）。因此，一台Yb:KGW CPA飞秒激光系统相当于由10-50个钛宝石激光系统组成，而每一个子激光系统都比旧系统稳定10倍以上。

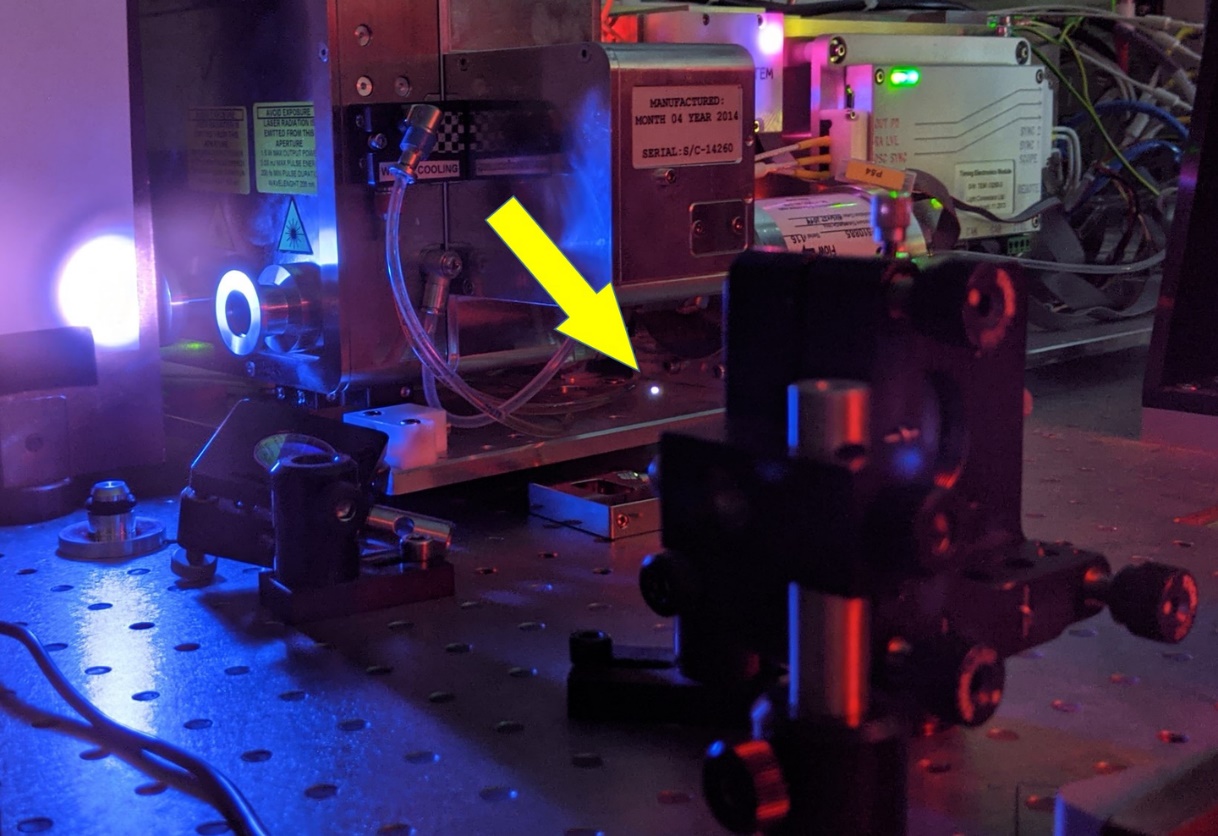

图2：重复频率100kHz、单脉冲能量400µJ的Yb:KGW激光诱导空气击穿。（黄色箭头指示的小亮点代表空气击穿位置；背景屏幕上的大白点是在空气中产生的白光超连续谱）

原因三：多数实验并不需要使用所有可用的脉冲能量

选择高重复频率激光系统的最大原因是：在大多数情况下，实验条件并不允许人们使用所有可用的脉冲能量。本节主要介绍飞秒激光在不同领域的应用案例。

（1）非线性光学

激光器的发明催生了非线性光学。当光的电场强度与电子-原子核之间的库仑引力相抗衡的条件下，开始产生复杂的非线性光学效应，会诱导新的激光频率产生以及奇特的空间特性。[2,3]非线性光学效应发生在一定的光强范围内，例如凝聚态实验中，非线性光学效应产生对应的脉冲能量在微焦量级。

将飞秒激光聚焦到透明介质中，会产生宽带相干辐射，即白光超连续谱，这也是非线性光学的一个典型应用案列（见图3）。在块状透明介质中产生白光超连续光谱的阈值通常为1~50µJ，具体取决于激光波长和介质属性。

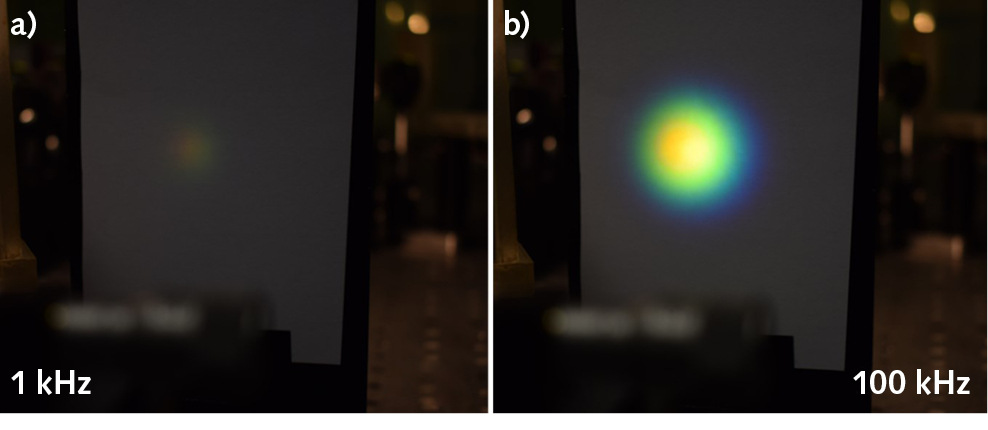

图3：（a）1kHz和（b）100kHz的飞秒激光在蓝宝石中产生白光超连续谱。（相机拍摄参数相同，100kHz飞秒激光产生的超连续谱的强度明显高于1kHz激光产生的强度。如果增加1kHz激光的脉冲能量，在达到相同的超连续谱强度之前，蓝宝石晶体早已达到损伤阈值。）

当激光单脉冲能量超过阈值大约3倍时，白光超连续谱不再明显：激光束会分解成多个细丝，或者介质发生光学损伤。这就意味着几乎所有超过阈值的脉冲能量都是不可用的。因此，为了提高超连续谱的产生效率，应该选择合适的脉冲能量。

此外，白光超连续谱的激光能量依赖性，对飞秒瞬态吸收光谱也有重要的指导意义。在生物物理、物理化学、光电和半导体物理等领域的飞秒激光泵浦探测实验中，研究人员经常选择白光超连续谱作为探测光源。飞秒激光泵浦探测实验中使用了两束激光脉冲，一束激发样品，另一束在第一束激光脉冲后以可控的延迟到达，测量由于激光作用引起的样品透射率的变化。

作为优异的探测光源，白光超连续光谱非常稳定，且易于生成，覆盖了多个光谱波段，可以探测材料中的不同跃迁。由于泵浦探测实验测量的是样品激发透射率与非激发透射率的比值，因此探测光的光子数越多，灵敏度就越高（探测光小于1000个光子时，不可能检测到1/1000的透射率变化）。由于白光超连续光谱每秒输出的光子数是重复频率的线性函数，因此重复频率越高，噪声对实验的影响就越小（见图4）。

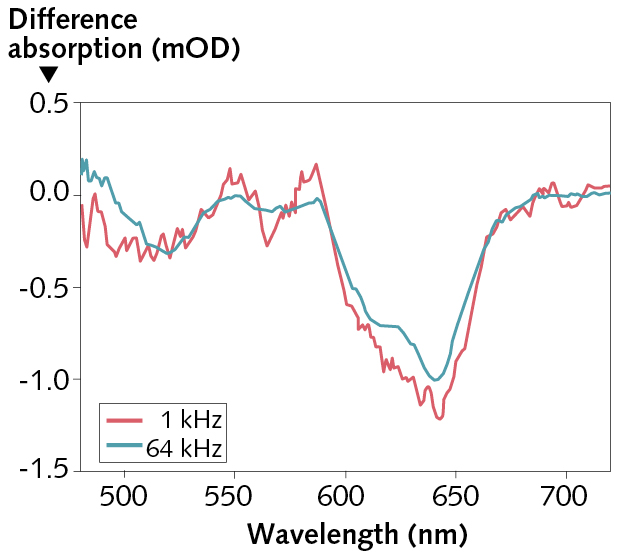

图4：重复频率为1kHz与64kHz的激光用于泵浦探测实验时，在产生的信号光强度相同的条件下，测得的瞬态吸收对比图。

Difference absorption：吸收差异（mOD）

Wavelength：波长（nm）

（2）二次辐射产生

与非线性效应类似，二次辐射产生对激发光的单脉冲能量也有一定要求。Baguckis等人将千赫兹Yb:KGW激光作用在铜靶上产生X射线。[4]结果表明，当激光的单脉冲能量在200µJ范围内时，产生的X射线亮度与激光重复频率成线性关系（见图5）。

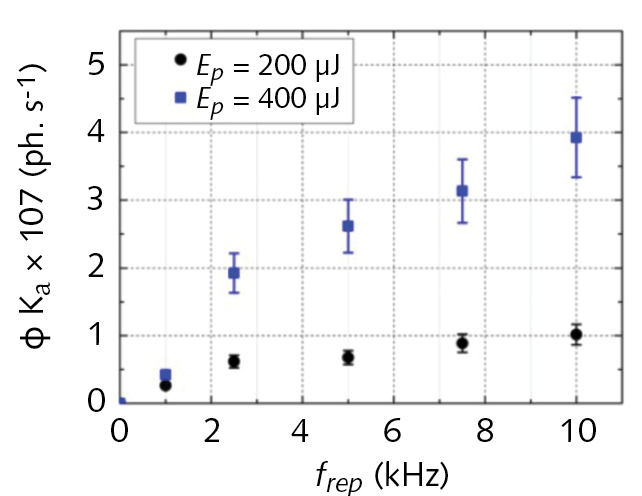

图5：千赫兹激光作用在铜靶上产生X射线，X射线通量随激光重复频率的变化关系图。

尺寸只有鞋盒大小的20W激光器产生的X射线亮度，可与脉冲能量为毫焦级的钛宝石CPA激光系统产生的X射线亮度相媲美。在现有的技术条件下，提高200µJ飞秒激光器的重复频率，比提高10mJ激光器的重复频率要简单得多。因此，桌面化的X射线产生可以达到更高的重复频率。

（3）时间分辨光谱

飞秒级时间分辨光谱可用于分析光合色素-蛋白质复合物、[5]光受体蛋白、[6]太阳能电池及其组分、[7,8]发光器件[9]和其他光敏分子化合物。[10]时间分辨光谱实验大多使用连续光照明，即光子一个接一个到达，而不是像飞秒激光脉冲一样，光子输出是一阵一阵的。理想情况下，人们会用所需的光线类型来照明，使其发挥作用。然而，如果需要飞秒级时间分辨率，就只能退而求其次使用低能量脉冲。此外，高重复率有助于积累足够的信号，因此高重复频率低脉冲能量的飞秒激光就派上用场了。

捕光色素复合体的光合作用依赖于光强的说法其实并不准确。20世纪70年代末和80年代初，几个研究小组利用激光研究紫色细菌色素体的激发态动力学。令人迷惑的是，不同的研究小组测得的激发态寿命都不一样。最后发现他们看到的只是激发态的非线性湮灭。[11]

图6a是两种激发态在同一叶绿素色素上相遇时，产生一个较高的激发态的过程。由于这个过程几乎是瞬间衰减的（~ 100fs），因此两种激发态相遇的最终结果是激发态数量减1。在大型捕光系统中，激光激发的激发态越多，两种激发态的相遇机率就越大，因此，初始信号的衰减就越快（见图6b）。[12]但这种有意思的现象只在激发光强度很高的情况下才会发生，自然光下不会出现这种现象。因此，为了研究自然光激发下的光捕获作用，实验需要在极小的激发能量下进行。因此可以使用高重复频率、低脉冲能量的飞秒激光。

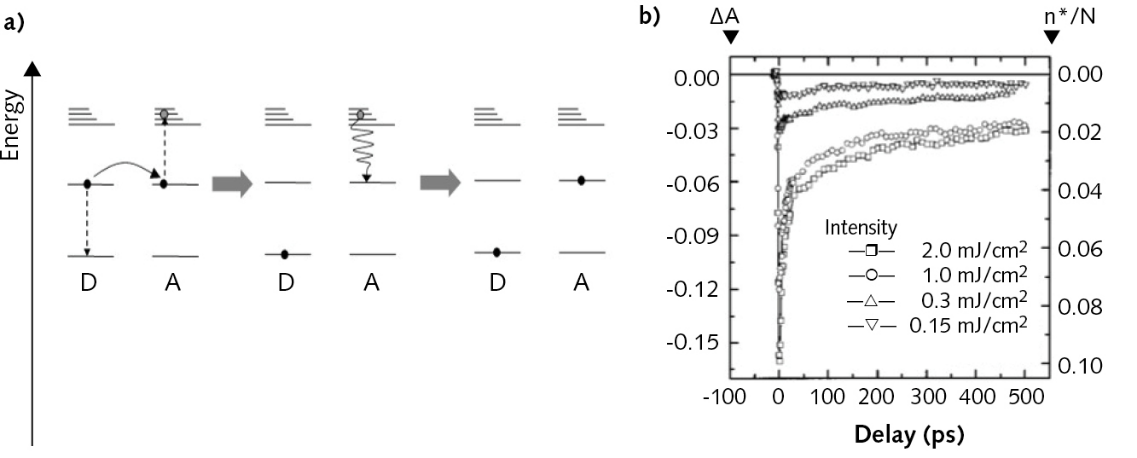

图6：（a）分子化合物中激发态的湮灭。当两个激发态在同一分子上相遇时，会产生一个更高的激发态，由于这个变化过程时间持续很短，因此最终只剩下一个激发态。（b）光合细菌捕光色素复合体（Fenna-Matthews-Olson 蛋白），在不同激发能量下的瞬态吸收信号衰减图。[12]

Enery: 能量

Delay：延迟（ps）

Intensity：强度

（4）单粒子探测

在实验中，往往是检测方案限制了激发能量，而不是激光本身或者目标样品。在许多探测方案中，只能检测到单个粒子（光子、电子、离子）。例如，应用最广泛的X射线光谱仪，就是通过检测单个X射线光子激发半导体中的电荷来工作的。如果同一激光脉冲的两个光子同时击中探测器，光谱仪将错误地显示为一个两倍的光子能量峰（见图7）。同样，如果光与物质相互作用的产物是光电子（如X射线光电子能谱），因此需要一个激光脉冲只产生一个电子。如果多个电子进入分析仪，它们的库仑斥力会使测量的能量值失真。

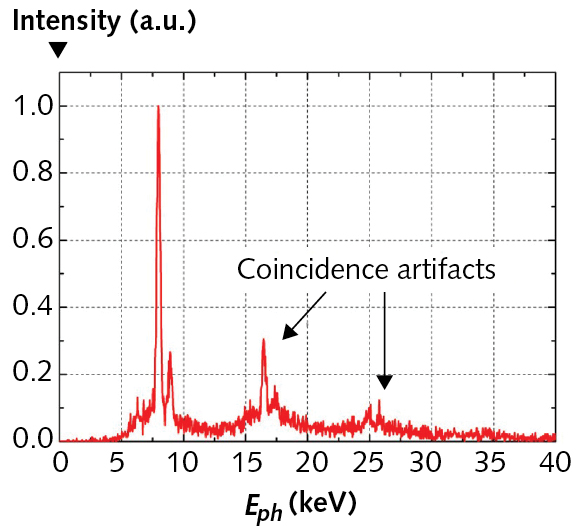

图7：单脉冲能量为400µJ的激光脉冲与铜靶作用产生X射线谱。当探测器计数率接近激光重复频率时，会在检测到的光子的两倍和三倍能量处，产生不存在的峰值。

在单粒子检测实验中，激光重复频率越高，探测器计数就越快。一个典型的频谱或衰减曲线，需要10000次左右的计数来对抗细微的噪声。当以1kHz重复频率计数时，需要10s来测量一条曲线。而用100kHz时，每秒则可以测量10条曲线。也就是说，将重复频率从1kHz提高到100kHz，测量时间就会从10小时缩减到6分钟。因此，高重复频率激光在单粒子检测实验中特别有优势。

总结

现代千赫兹固态飞秒激光器，具有脉冲能量高、重复频率高的双重优势。其脉冲能量足以产生所有的非线性光学现象，而高重复频率能大大提高工作效率，是传统的1kHz CPA激光系统工作效率的10-100倍。高重复频率的激光系统大大提高了二次辐射的亮度，突破了样品或检测系统的限制。此外，高重复频率的激光系统也比高能量激光更稳定，因此成为了现代光谱学、显微镜学、非线性光学和激光物理研究的首选工具。
