美国耶鲁大学一组研究人员开发出首台芯片级掺钛蓝宝石激光器，这项突破的应用范围涵盖从原子钟到量子计算和光谱传感器。研究结果近日发表在《自然·光子学》杂志上。

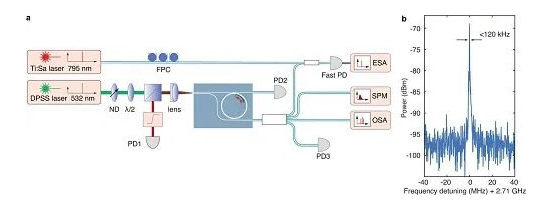

激光线宽测量。图片来源：《自然·光子学》

掺钛蓝宝石激光器在20世纪80年代问世，可谓激光领域的一大进步。它成功的关键是用作放大激光能量的材料。掺钛蓝宝石被证明十分强大，因为它提供了比传统半导体激光器更宽的激光发射带宽。这一创新引领了物理学、生物学和化学领域的基础性发现和无数应用。

台式掺钛蓝宝石激光器是许多学术和工业实验室的必备设备。然而，这种激光器的大带宽是以相对较高的阈值为代价的，也就是它所需的功率较高。因此，这些激光器价格昂贵，占用大量空间，在很大程度上限制了它们在实验室研究中的使用。研究人员表示，如果不克服这一限制，掺钛蓝宝石激光器仍将仅限于小众客户。

将掺钛蓝宝石激光器的性能与芯片的小尺寸相结合，可驱动受功耗或空间大小限制的应用，如原子钟、便携式传感器、可见光通信设备，甚至量子计算芯片。

耶鲁大学展示了世界上第一台集成了芯片级光子电路的掺钛蓝宝石激光器，它提供了芯片上迄今看到的最宽增益谱，为许多新的应用铺平了道路。

新研究的关键在于激光器的低阈值。传统掺钛蓝宝石激光器的阈值超过100毫瓦，而新系统的阈值约为6.5毫瓦，通过进一步调整，研究人员相信可将阈值降低到1毫瓦。此外，新系统还与广泛用于蓝色LED和激光的氮化镓光电子器件兼容。（科技日报实习记者 张佳欣）
