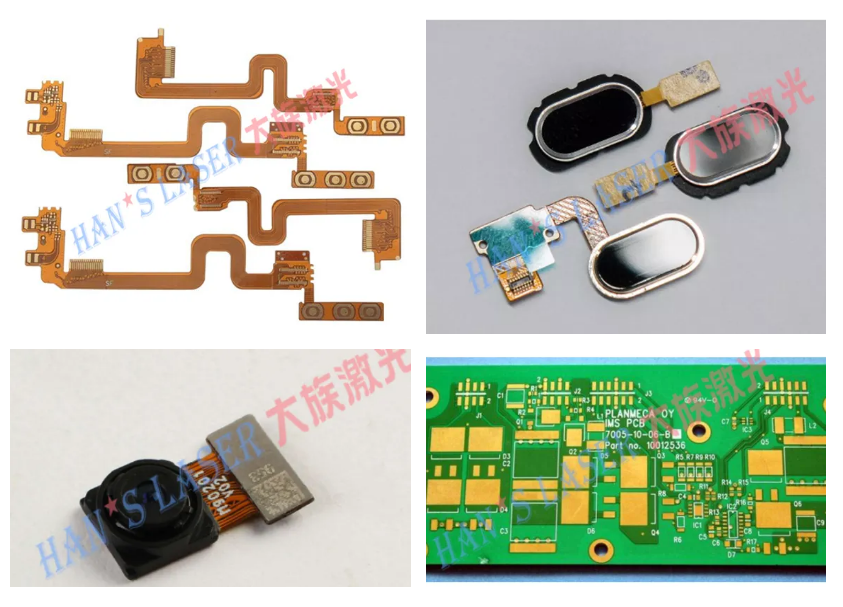

控制电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。简称软板模组，具有配线密度高、重量轻、厚度薄等特点，主要使用在手机、笔记本电脑、PDA、数码相机、LCM等产品，尤其在手机中得到较多应用，是手机主板连接手机显示屏的连接线，按键板和主板的连接线。主要组成的模组有: 指纹识别模组、振动马达、VCM和摄像头等产品模组。

       模组采用人工上料安装定位精度差，不仅需要更多的劳动力，而且劳动强度高，使得生产效率和品质降低。因片状软性材质、形状不规则等特点，对其进行自动化上料一直是个难点，对用户工厂产能和成本也有很大影响。

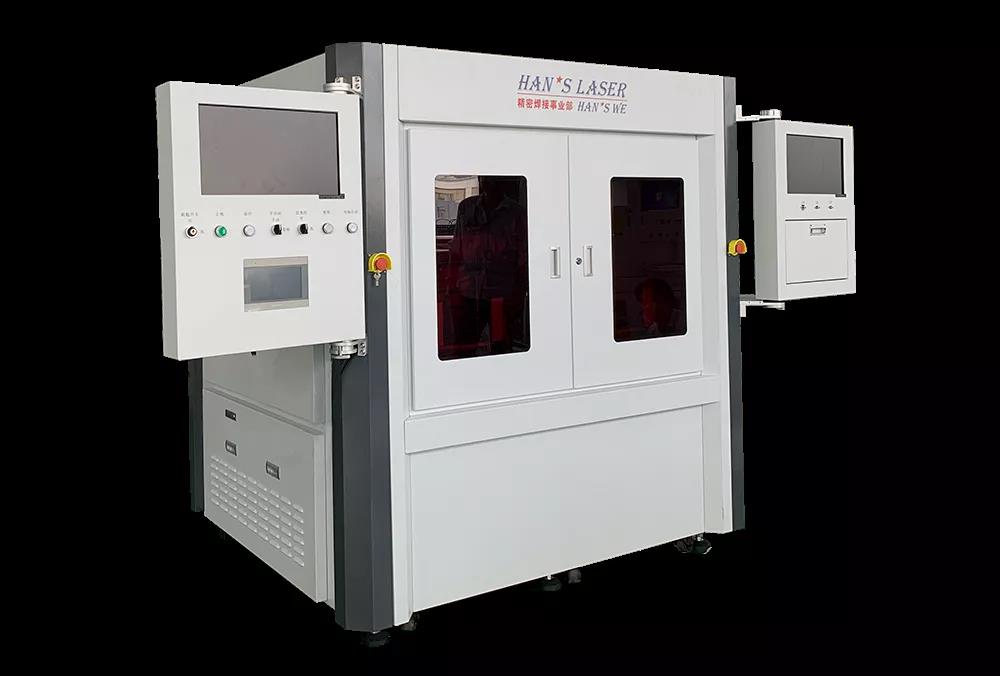

指纹识别模组全自动分拣系统

       本系统是针对控制电路板行业推出的一款定制化通用设备，能通过快速更换载具及吸盘机构，从而实现对不同产品型号，和毛刺、毛边、溢胶、空胶、大小倒角等多种复杂异形产品的兼容。该设备的推出解决了制造环节复杂异形自动上下料及搬运的难题。同时，该设备性能稳定，产能高，精度高，大幅提升产线自动化程度，为用户产能提升带来了极大的帮助。

指纹识别模组全自动分拣系统

       系统采用自动料仓供料、自动CCD拍照定位、自动取料、自动检测、自动下料、不良排出、料仓收料的方式来实现软板模组产品的尺寸外观检测，为用户提供智能化整体解决方案，满足用户指纹模组的分拣、数据的保存及上传MES等。

       系统在设计过程中就充分体现了低节拍、高精度、高稳定性、高自动化集成、易采购、易制造、易装配和易维护等特点。从而保证了设备的高效应用与用户的正常生产。

应用领域

       适用于各类模组外观尺寸检测。擅长用于来料差异较大:边缘粗糙、透光不均匀（半透明）、干扰严重、产品种类多等复杂产品尺寸检测。

检测要求：动态重复精度≤5um，检测精度≤0.01mm，检测时间≤0.3ms。

兼容要求：共5种产品，每种产品7种颜色，兼容毛刺、毛边、溢胶、大小倒角等各种来料异常。

系统优势

△  CCD拍照定位取料，精度高

△  夹具定位准确，单个产品生产周期短，效率高

△  通用性强，能实现各种小型产品检测

△  高稳定性，易维护，故障率低

△  自动化程度高

△  检测精度高

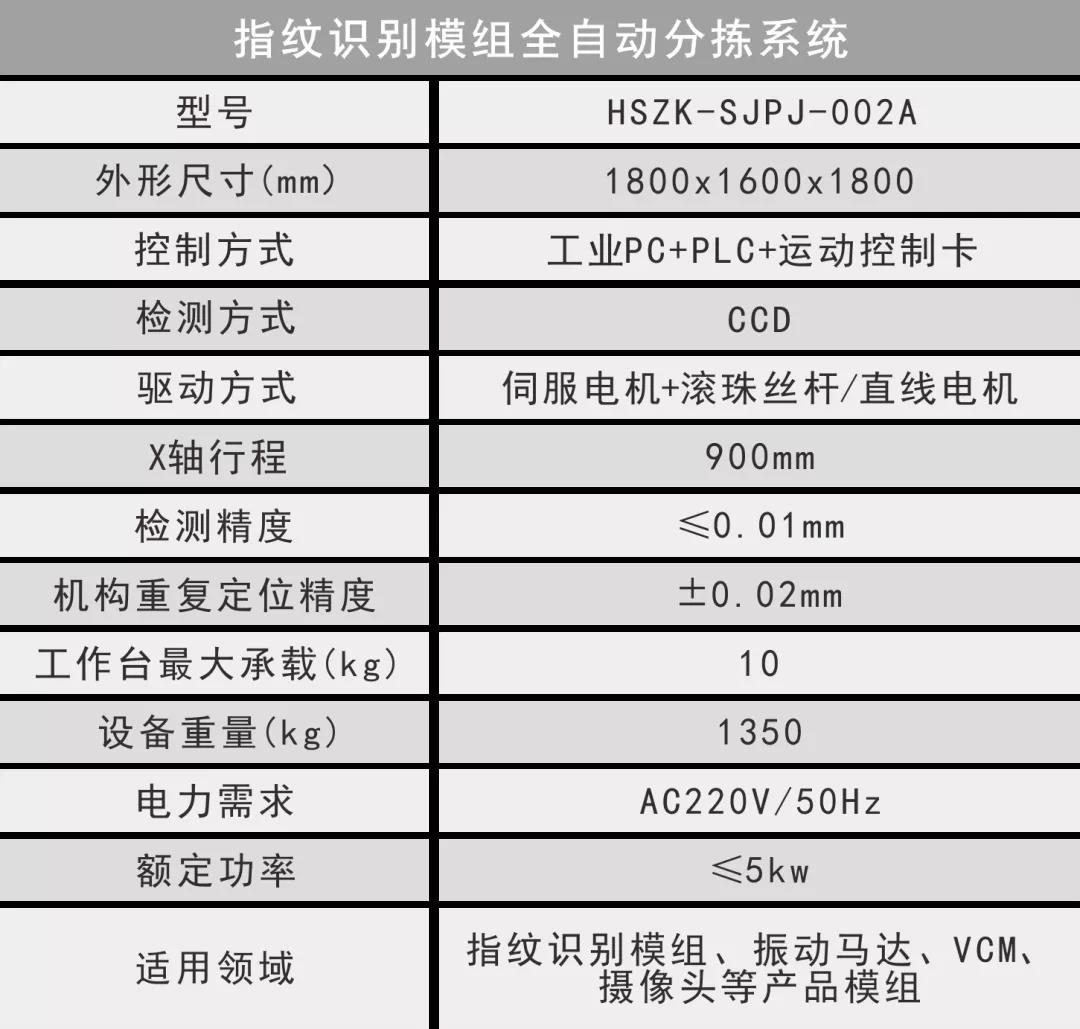

系统参数
