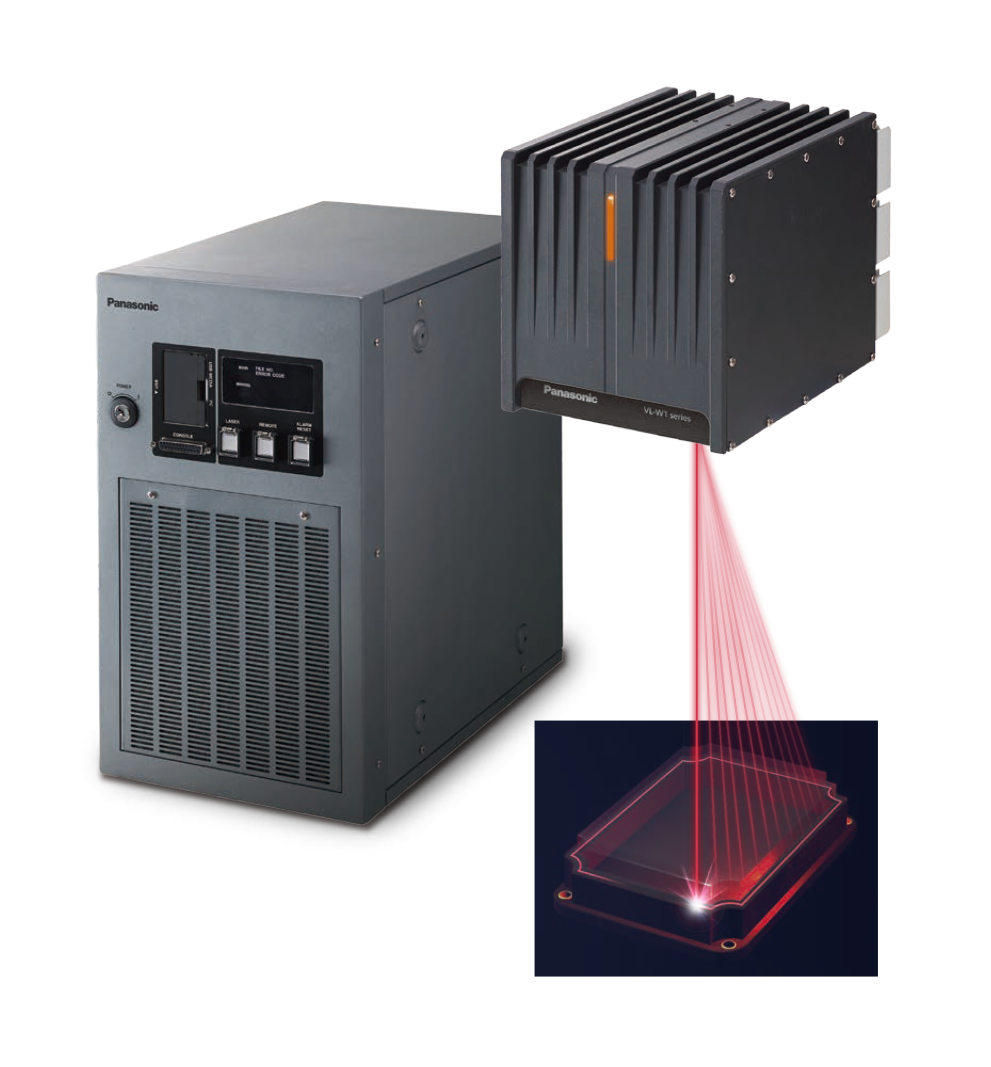

松下激光焊接机VL-W1系列全新上市

一般的激光加工设备，要求在机械手、XY移动工件台及其控制器(用于驱动激光光源、光学检测头和激光发射部)等设备设计方面具备一定的专业知识。

VL-W1系列将这些全部合而为一，从而可削减引进工时，改变了“我们了解激光焊接，但好像导入之前的准备工作很费事……”之类的成见。

产品应用

• 车载传感器：盖体的焊接
• ECU：盖体的焊接
• 显示器：防水面板的焊接
• 微流体装置：流道的焊接

产品亮点

01 采用振镜扫描方式实现设备的小型化和简易化

由于采用振镜扫描方式，激光头可利用内置的扫描振镜来调整激光的路径，无需移动激光头本身。无需设置水平多关节机械手和XY移动工件台，有利于削减系统设计的工时，实现紧凑型的设备构造。

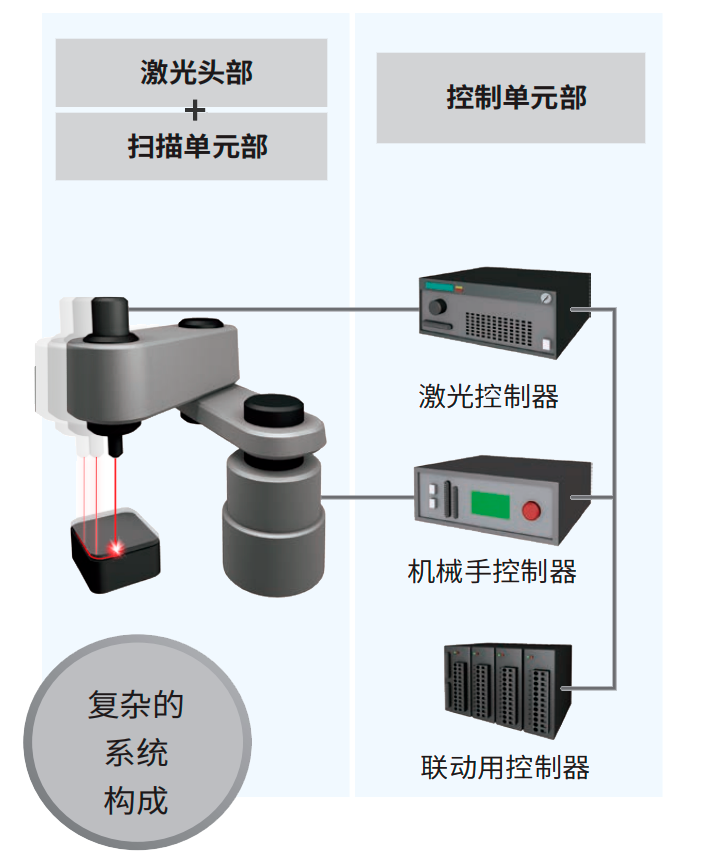

PART.1 定点照射型的系统构成

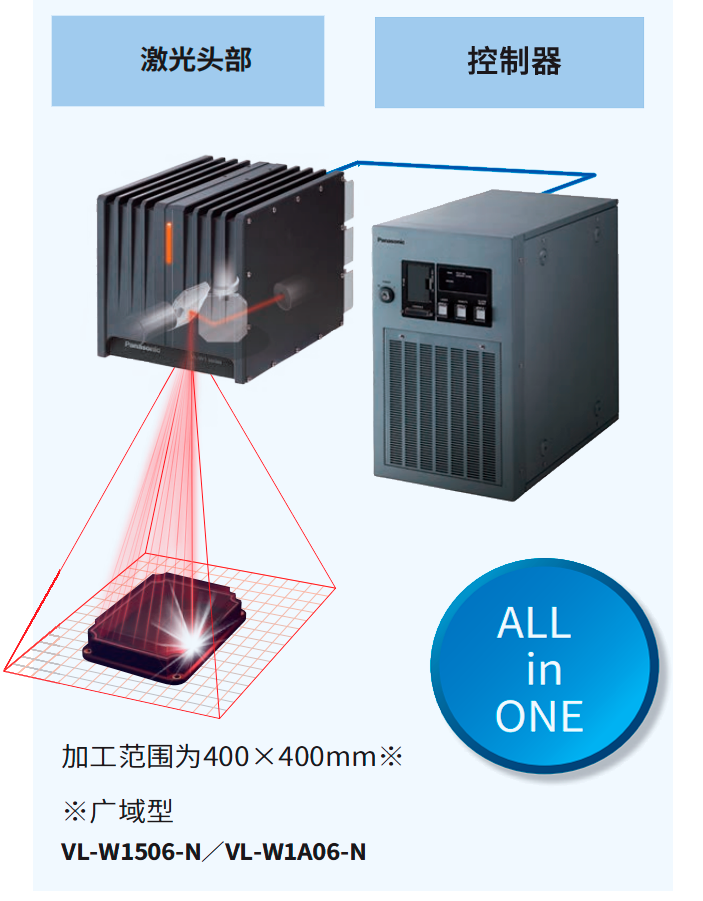

PART.2 振式扫描式的系统构成

02 配备光纤激光可实现高品质的焊接

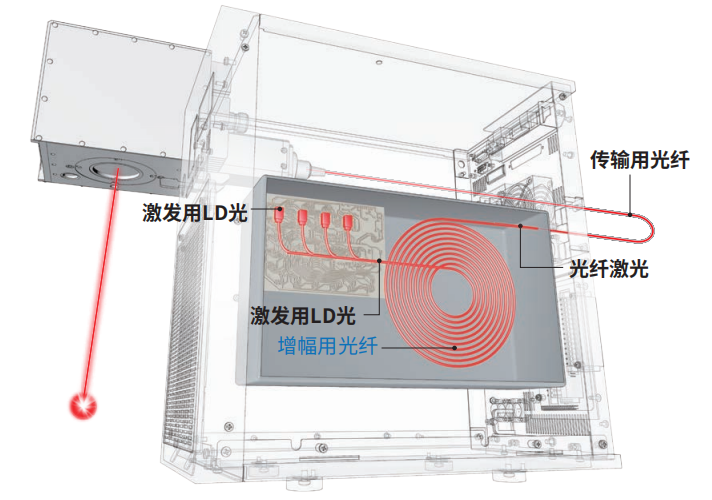

VL-W1系列产品，我们搭载了高性能的光纤激光，发挥了在激光打标机产品上培养的技术，可实现高品质的树脂焊接。

PART.1 高品质激光 Ｍ2 ≤1.1※

VL-W1系列利用光纤激光的先进技术，实现了Ｍ2≤1.1的光束品质，有助于实现品质优异的焊接。

※M2是表示光束品质的数值，该值越接近1.0，光束的品质就越优异。

PART.2 激光输出稳定度 ±3％以内※

VL-W1系列产品所配备的光纤激光发振器不会受到 LD温度变化的影响，能够始终以稳定输出的激光进行照射。从接通电源到生产结束，均能以稳定的品质进行生产。

※在一定环境下的稳定度。

03 内置高性能功率监视器功能强大，品质值得信赖

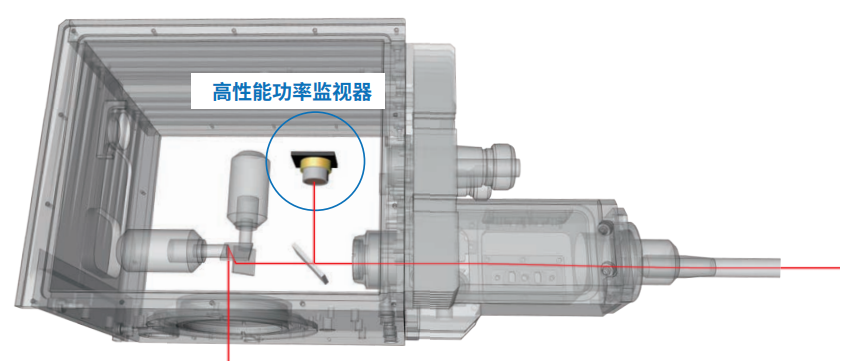

VL-W1系列的放射头内部内置高性能功率监视器。通过高速高精度地监测焊接中的激光，有助于记录和管理每一个焊接产品的激光输出变化。另外，万一激光输出发生异常时，可通过激光输出监视瞬间停止设备。

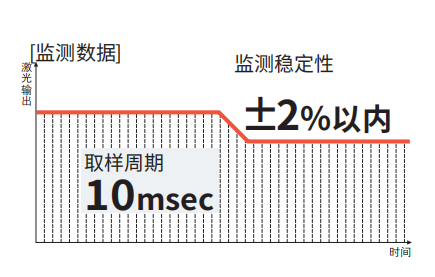

PART.1 高速取样 10msec

可在照射激光之后，每隔10msec监测激光输出，单位用W(瓦特)表示，可以0.1W为单位进行监测。

PART.2 监测稳定性 ±2％以内※

采用高性能元件和松下的散热技术，能够以±2%以内的高稳定性监测激光输出。

※2小时监测时间内，按一定条件重复监测的代表值。

04 配备光纤激光可实现高品质的焊接

通过配备有触摸屏式彩色LCD的控制台(另售)进行操作，可在现场立即使用。直观、易懂的画面构成，即使是初次操作也能够简单设定。

Step.1 制图

能够使用专用画面简单制图。图形有“直线”、“圆”、“圆弧”、“四边形”可选，还可以将这四种图形进行组合。

Step.2 对位

可使用红色导引光确认激光照射位置。对位时的便捷功能。

Step.3 条件设定

基本条件包括“激光功率”、“ 扫描速度”、“重复次数”这三种。此外，还有更加细致的微调功能。
