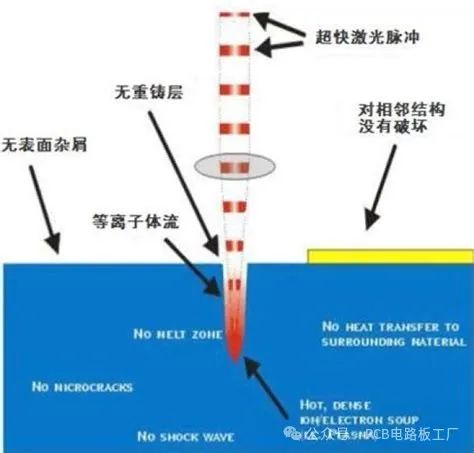

超快激光AOD技术在PCB中的应用主要体现在其高精度和高效率的加工能力上。超快激光器,特别是皮秒激光器,因其极高的单脉冲能量和峰值功率,以及“冷加工”特性,能够在PCB加工中替代传统的纳秒激光器,从而提高加工精度和效率。 在PCB的钻孔过程中,超快激光器由于其短脉冲宽度和高峰值功率,能够直接钻穿PCB板表层铜结构,无需黑化或棕化前处理,节省了工艺制程并提高了钻孔效率。此外,这种技术可以避免传统方法中可能出现的碳化现象,从而减少线路微短路的风险。

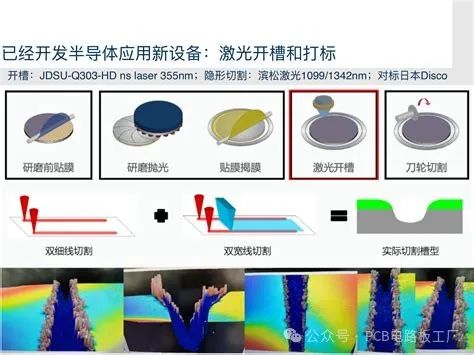

超快激光技术还被用于PCB的切割和打标。例如,超快皮秒激光切割机采用紫外冷光源,具有热影响范围小、精度高、长寿命等优点,适用于PCB线板的切割,且不会产生机械应力和变形。这种非接触式加工方式使得PCB加工更加精细和高效。
此外,AOD(声光偏转器)技术在超快激光加工中也发挥了重要作用。通过AOD技术,可以实现高精度的激光束定位和扫描,从而提高加工精度和速度。这种技术在高速GHz超快激光扫描系统中得到了应用,进一步提升了加工效率。
超快激光AOD技术在PCB加工中的应用,不仅提高了加工精度和效率,还降低了生产成本和工艺复杂度,为PCB行业带来了显著的技术进步。 在FPC板中的应用
超快激光在 FPC 中的渗透率有望逐步提升。虽然紫外激光相较于传统的模切方式技术更先进了一步,但实际使用过程中还是出现了一定程度的碳化现象,容易造成线路的微短路。 而采用皮秒激光器可以很好的避免了 FPC 碳化的现象,加工精度以及效率进一步提升。我们认为,随着 FPC 要求的不断提升以及超快激光器价格的下降,超快激光在FPC 中的渗透率将实现快速提升。同时,未来在 5G 通讯基站、5G手机、可穿戴设备等需求带动,FPC市场空间将有很大提升,将带动超快激光器需求的增长。

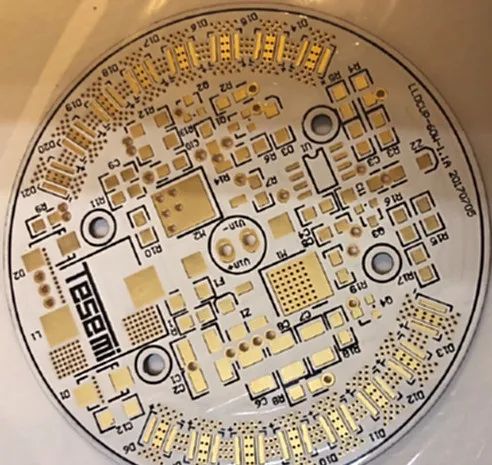

在陶瓷基板中的应用

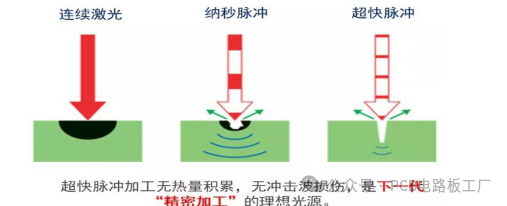

超快激光技术在HTCC/LTCC精密钻孔中的应用确实具有颠覆性的潜力。超快激光器,特别是飞秒激光器,因其极短的脉冲宽度(皮秒或飞秒级别),能够实现冷加工,避免了热扩散的影响,从而在加工过程中保持高精度和高质量。这种特性使得超快激光特别适合于微细加工,如钻孔、切割和表面处理等。 传统的HTCC/LTCC钻孔技术通常依赖于机械打孔或纳秒激光器,这些方法虽然能够实现一定的精度,但在处理微小孔径时容易受到热影响,导致孔径不一致、边缘发黑等问题。相比之下,超快激光技术由于其冷加工特性,能够在加工过程中减少热影响,提高孔径的一致性和边缘质量。 声光偏转器(AOD)技术的结合进一步提升了超快激光在精密钻孔中的应用能力。AOD技术能够实现高速、高精度的光束转向,使得超快激光可以在极短的时间内完成复杂的扫描任务,从而提高加工效率和精度。 超快激光结合AOD技术在HTCC/LTCC精密钻孔中的应用,不仅提高了加工精度和效率,还解决了传统方法中的一些技术瓶颈,因此具有颠覆性的潜力。 转自:PCB电路板工厂 注:文章版权归原作者所有,本文仅供交流学习之用,如涉及版权等问题,请您告知,我们将及时处理。
